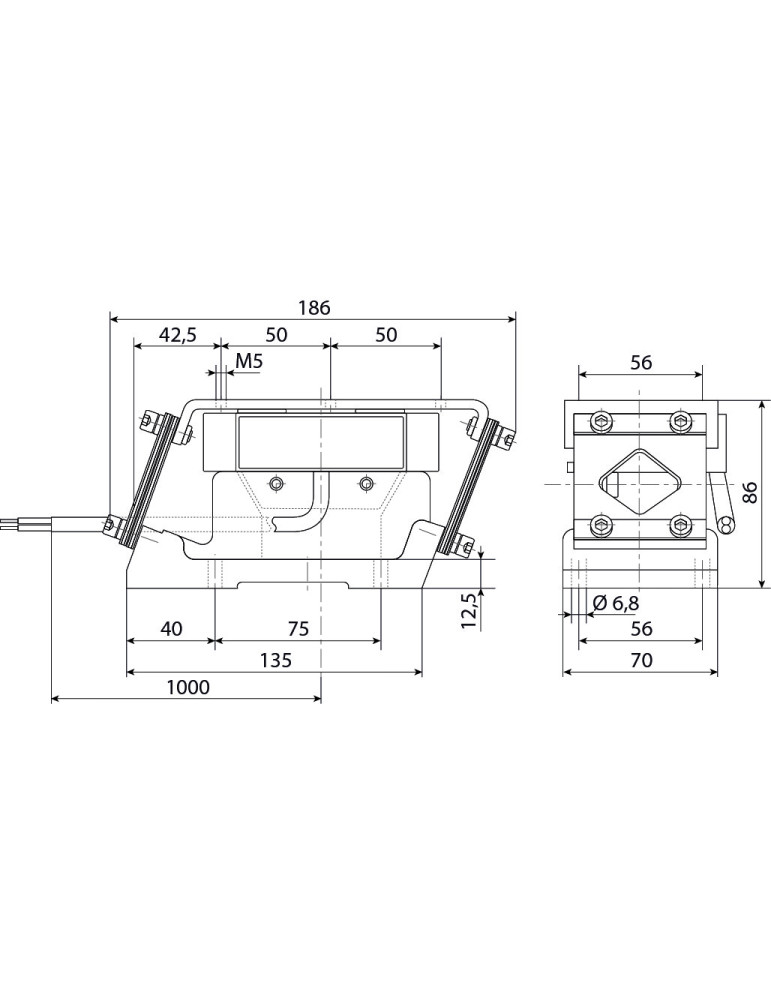

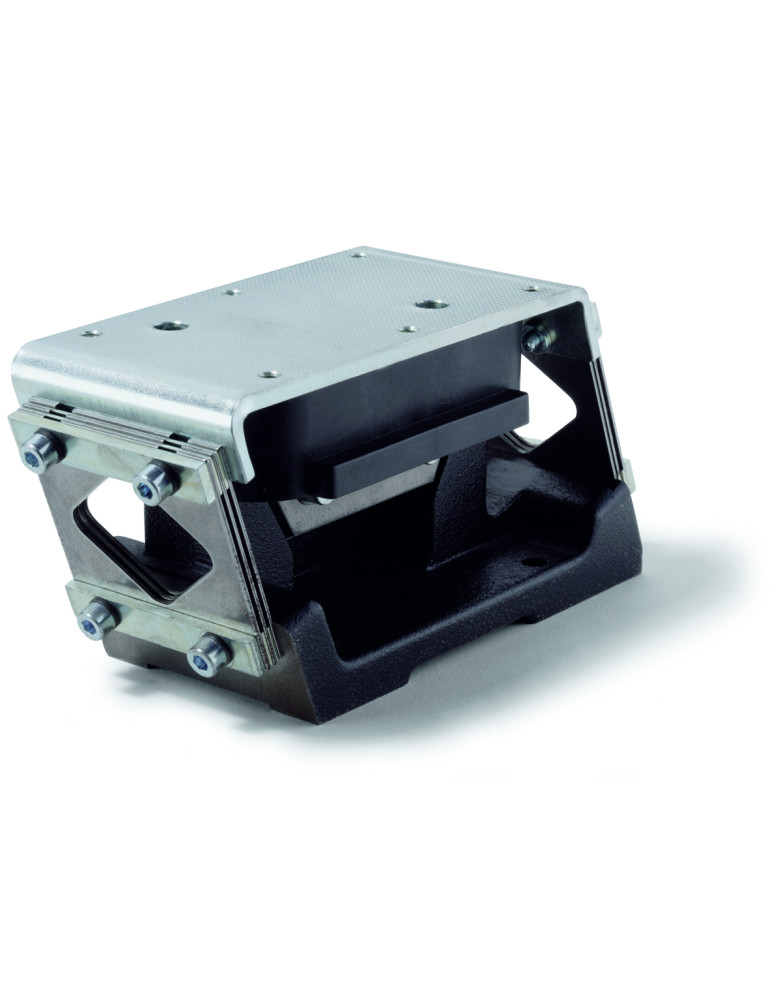

OMW 516 003

Le corps magnétique du vibrateur alimenté avec un courant alternatif 230V AC produit un mouvement alternatif de 50 Hz fixe entre la semelle supérieure et la semellle inférieure fixe. Le réglage de l'amplitude du mouvement se fait grâce à un variateur de tension VF6. Semelle inférieure: elle sera fixée sur une surface rigide fixe et de masse 40 à 50 fois la 'masse nominale' à vibrer. Semelle supérieure: elle effectue un mouvement de propulsion alternatif avec la masse nominale à vibrer (amplitude maxi 1,3 à 1,6 selon la taille). Les pièces situées dans la goulotte vibrante ont ainsi un déplacement linéaire. Les lames ressorts plates latérales permettent ce mouvement relatif entre la semelle supérieure et la semelle inférieure. Le couloir vibrant doit être de conception
