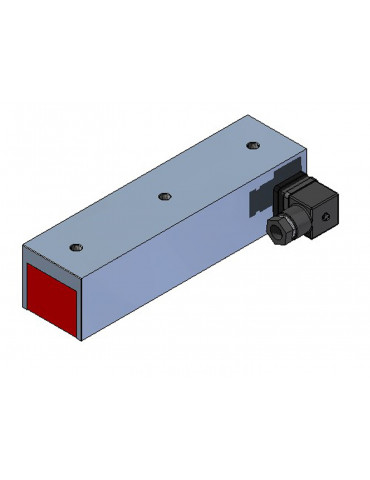

ERMI200/60-3

ERMI200/60-3

Barreaux à aimants permanents

Barreaux électromagnétique à attraction sans courant, libération sous tension

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Données mécaniques Données électriques Options Ventouses à aimant permanent

Plan dimensionnel

Indice de protection: IP65

Épaisseur de contreplaques: 3 mm

Force à entrefer zéro: 1350 N

Force à entrefer 0,1 mm: 1250 N

Force à entrefer 0,2 mm: 1150 N

Force à entrefer 0.3 mm: 1100 N

Raccordement de ventouse: Connecteur DIN

Classe d'isolation des ventouses: Y

Tension standard des ventouses: 24 V

Facteur de marche des ventouses: 15 %

Puissance des ventouses: 250 W

Options des ventouses: Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre

Force à entrefer 1 mm: 570 N

Force à entrefer 0.5 mm: 925 N

Force à entrefer 0.4 mm: 1000 N

Gamme de produit: Barreaux à aimants permanents
