VM100/ND-1

VM100/ND-1

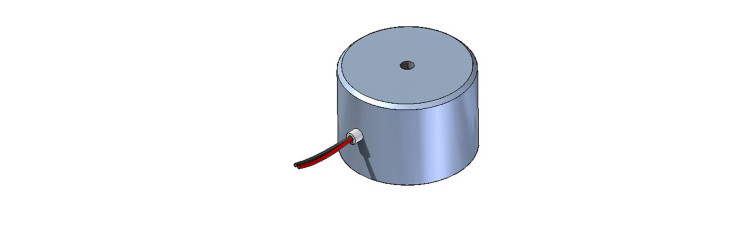

Ventouse à aimants permanents

Ventouse à aimant permanent, attraction sans courant, libération sous tension.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Données mécaniques Données électriques Options Masses et dimensions Ventouses à aimant permanent

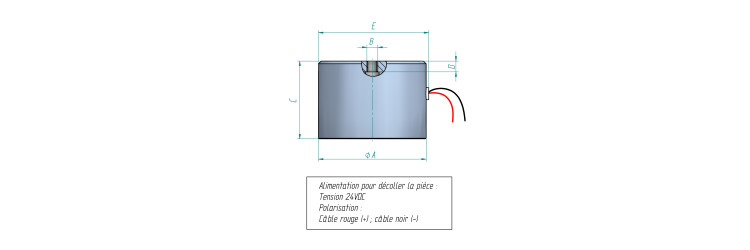

Plan dimensionnel

Indice de protection: IP65

Épaisseur de contreplaques: 1 mm

Force à entrefer zéro: 83 N

Force à entrefer 0,2 mm: 61 N

Raccordement de ventouse: Fils libres

Classe d'isolation des ventouses: Y

Tension standard des ventouses: 24 V

Facteur de marche des ventouses: 25 %

Puissance des ventouses: 75 W

Options des ventouses: Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre

Force à entrefer 0.5 mm: 49 N

Dimension E: 102 mm

Masse des ventouses: 3 kg

Dimension A: 100 mm

Dimension B: M10 mm

Dimension C: 67 +/- 0,1 mm

Dimension D: 10 mm

Gamme de produit: Ventouses à aimant permanent
