VM20/ND-3 Ventouses

Ventouse à aimants permanents

Accueil | Electro-aimants, Ventouses, Freins | Ventouses |
VM20/ND-3

VM20/ND-3

Ventouse à aimants permanents

Ventouse à aimant permanent, attraction sans courant, libération sous tension.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Données mécaniques Données électriques Options Masses et dimensions Ventouses à aimant permanent

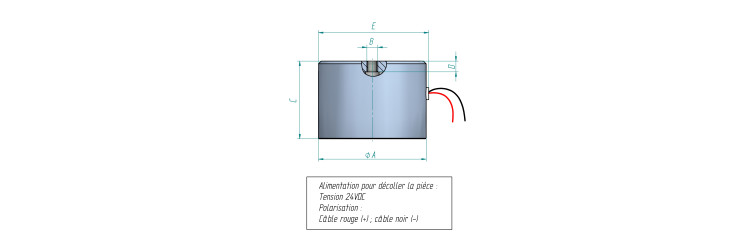

Plan dimensionnel

Indice de protection: IP65

Épaisseur de contreplaques: 3 mm

Force à entrefer zéro: 39 N

Force à entrefer 0,2 mm: 7 N

Raccordement de ventouse: Fils libres

Classe d'isolation des ventouses: Y

Tension standard des ventouses: 24 V

Facteur de marche des ventouses: 25 %

Puissance des ventouses: 11,6 W

Options des ventouses: Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre

Force à entrefer 0.5 mm: 1,7 N

Dimension E: 26 mm

Masse des ventouses: 0,04 kg

Dimension A: 20 mm

Dimension B: M3 mm

Dimension C: 25 +/- 0,1 mm

Dimension D: 5 mm

Gamme de produit: Ventouses à aimant permanent
