ERM 200/60-3

ERM 200/60-3

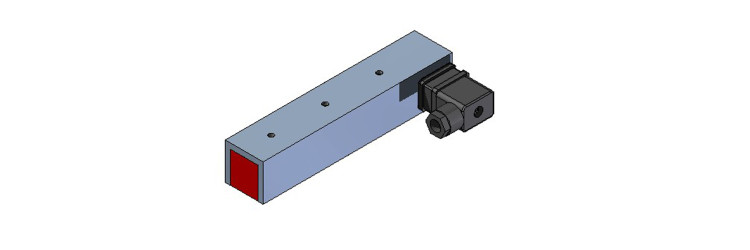

Barreaux électromagnétique

Barreaux électomagnétique à attraction sous tension.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Données mécaniques Données électriques Options Masses et dimensions Ventouses à aimant permanent

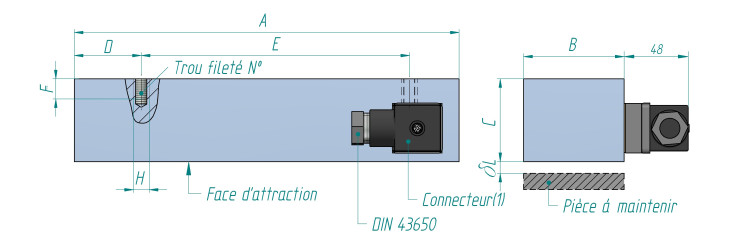

Plan dimensionnel

Indice de protection: IP65

Épaisseur de contreplaques: 3 mm

Force à entrefer zéro: 1130 N

Force à entrefer 0,1 mm: 990 N

Force à entrefer 0,2 mm: 890 N

Raccordement de ventouse: Connecteur DIN

Classe d'isolation des ventouses: B

Tension standard des ventouses: 24 V

Facteur de marche des ventouses: 100 %

Puissance des ventouses: 40 W

Options des ventouses: Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre

Force à entrefer 1 mm: 290 N

Force à entrefer 0.5 mm: 680 N

Presse étoupe: PG-11

Dimension F: 12 mm

Dimension E: 120 mm

Dimension H: M8 x 2

Masse des ventouses: 3 kg

Dimension A: 230 mm

Dimension B: 60 +/- 0,1 mm

Dimension C: 49,5 +/- 0,2 mm

Dimension D: 40 mm

Gamme de produit: Barreaux électromagnétiques
