ERM 200/35-6

ERM 200/35-6

Barreaux électromagnétique

Barreaux électomagnétique à attraction sous tension.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Données mécaniques Données électriques Options Masses et dimensions Ventouses à aimant permanent

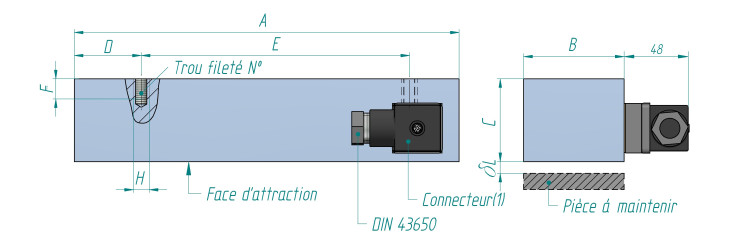

Plan dimensionnel

Indice de protection: IP65

Épaisseur de contreplaques: 6 mm

Force à entrefer zéro: 1400 N

Force à entrefer 0,1 mm: 810 N

Force à entrefer 0,2 mm: 460 N

Raccordement de ventouse: Connecteur DIN

Classe d'isolation des ventouses: B

Tension standard des ventouses: 24 V

Facteur de marche des ventouses: 100 %

Puissance des ventouses: 18 W

Options des ventouses: Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre

Force à entrefer 1 mm: 27 N

Force à entrefer 0.5 mm: 121 N

Presse étoupe: PG-9

Dimension F: 10 mm

Dimension E: 50 mm

Dimension H: M6 x 4

Masse des ventouses: 1,5 kg

Dimension A: 225 mm

Dimension B: 35 +/- 0,3 mm

Dimension C: 34 +/- 0,1 mm

Dimension D: 25 mm

Gamme de produit: Barreaux électromagnétiques
