GT250B-29 Ventouses

Ventouse électromagnétique

Accueil | Electro-aimants, Ventouses, Freins | Ventouses |
GT250B-29

GT250B-29

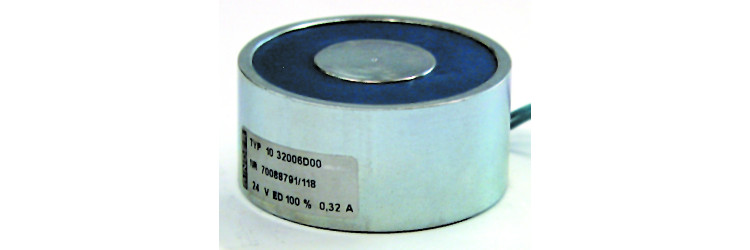

Ventouse électromagnétique

Ventouse électromagnétique à attraction sous tension.

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Données mécaniques Données électriques Options Masses et dimensions Ventouses à aimant permanent

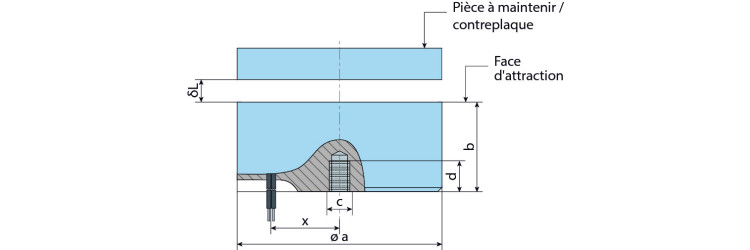

Plan dimensionnel

Indice de protection: IP65

Épaisseur de contreplaques: 29 mm

Force à entrefer zéro: 30000 N

Force à entrefer 0,1 mm: 28300 N

Force à entrefer 0,2 mm: 25800 N

Raccordement de ventouse: Fils libres

Classe d'isolation des ventouses: E

Tension standard des ventouses: 24 V

Facteur de marche des ventouses: 100 %

Puissance des ventouses: 90 W

Options des ventouses: Autres tensions : sur demande Remarque: lorsque les ventouses ou barreaux sont utilisés pour effectuer une manutention, il sera nécessaire de choisir un facteur de sécurité de 3 sur la force et de pre

Force à entrefer 1 mm: 16700 N

Dimension X: 98 mm

Longueur des fils: 300 mm

Force à entrefer 0.5 mm: 23500 N

Masse des ventouses: 25,9 kg

Dimension A: 250 mm

Dimension B: 80 mm

Dimension C: M24 mm

Dimension D: 36 mm

Gamme de produit: Ventouses électromagnétiques
