Plaque de tension BRECO®fix

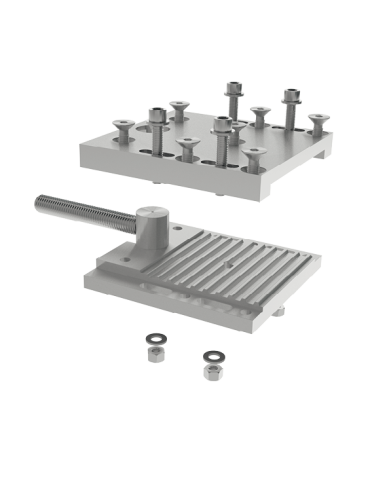

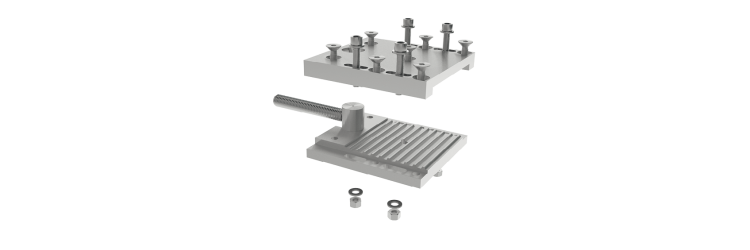

Les plaques de tension BRECO®fix permettent d'établir la prétension et la fixation des extrémités d'une courroie linéaire BRECO® sur une machine de déplacement linéaire;
Elles ont été étudiées pour tenir à la charge de rupture de la courroie.
Plaques de tensions
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Matière_plaque_inférieur
ACIER S235
Matière_plaque_supérieur
ACIER S235
Variante
Variante C
Force nominale admissible
190400
Profil/pas
T20
Profil
T
Pas
20
Largeur courroie B
150
Dimension B
200
Dimension L
210
Dimension H
42
Gamme
Plaque de tension BRECO®fix
Dimension m1
25,5
Vis de montage
Vis FHC ISO 10642 7xM12 8.8 (HC8) et une vis supplémentaire dans le milieu de la courroie
Couple de serrage de la vis
105
Vis de fixation
Vis CHC ISO 4762 4xM12 8.8 (HC 6)
Couple de serrage d'immobilisation de la courroie
122 dans la vis FHC
Dimension M
174
Dimension h
24,2
