75ATL10Variante B Type 2 Plaques de tensions

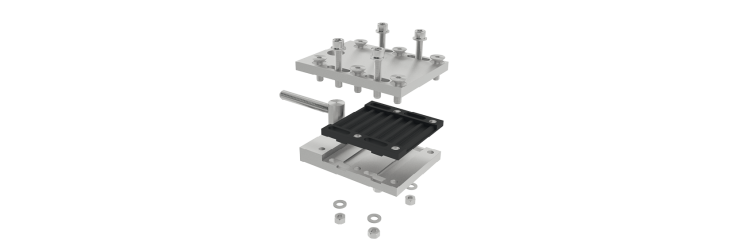

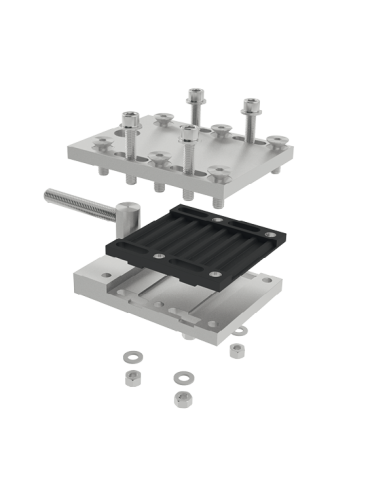

Plaque de tension BRECO®fix
Accueil | Courroies, Poulies, Accessoires | Accessoires | Plaques de tensions |
75ATL10Variante B Type 2
75ATL10Variante B Type 2
Plaque de tension BRECO®fix
Les plaques de tension BRECO®fix permettent d'établir la prétension et la fixation des extrémités d'une courroie linéaire BRECO® sur une machine de déplacement linéaire;
Elles ont été étudiées pour tenir à la charge de rupture de la courroie.
Elles ont été étudiées pour tenir à la charge de rupture de la courroie.
Plaques de tensions
- Matière_plaque_inférieur
- ACIER S235
- Matière_plaque_supérieur
- AIHR (7075) / plaque dentée en polyamide renforcée fibre de verre
- Variante
- Variante B
- Force nominale admissible
- 95200
- Profil/pas
- ATL10
- Profil
- ATL
- Pas
- 10
- Type
- Type 2
- Largeur courroie B
- 75
- Dimension B
- 120
- Dimension L
- 180
- Dimension H
- 33
- Gamme
- Plaque de tension BRECO®fix
- Dimension m1
- 19,5
- Vis de montage
- Vis FHC ISO 10642 6xM10 8.8 (HC6)
- Couple de serrage de la vis
- 45
- Vis de fixation
- Vis CHC ISO 4762 4xM10 8.8 (HC 6)
- Couple de serrage d'immobilisation de la courroie
- 64 dans la vis FHC
- Dimension M
- 97
- Dimension h
- 18,8
- Dimension A
- 65
- Dimension C
- 29,5
