50 BAT15Variante B Type 1 Plaques de tensions
Plaque de tension BRECO®fix
Accueil | Courroies, Poulies, Accessoires | Accessoires | Plaques de tensions |
50 BAT15Variante B Type 1
50 BAT15Variante B Type 1

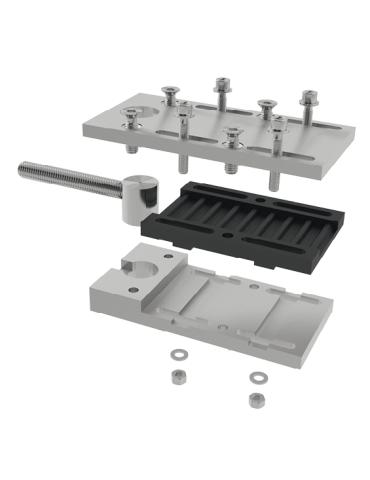

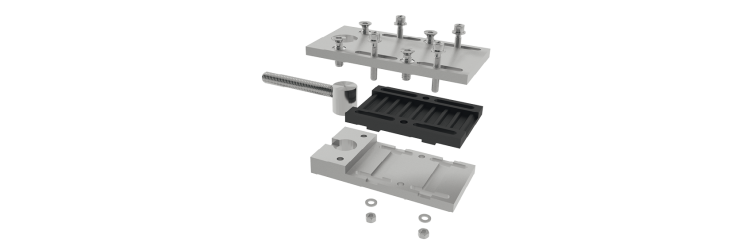

Plaque de tension BRECO®fix
Les plaques de tension BRECO®fix permettent d'établir la prétension et la fixation des extrémités d'une courroie linéaire BRECO® sur une machine de déplacement linéaire;
Elles ont été étudiées pour tenir à la charge de rupture de la courroie.
Elles ont été étudiées pour tenir à la charge de rupture de la courroie.
Plaques de tensions
- Matière_plaque_inférieur
- AIHR (7075)
- Matière_plaque_supérieur
- AIHR (7075) / plaque dentée en polyamide renforcée fibre de verre
- Variante
- Variante B
- Force nominale admissible
- 61600
- Profil/pas
- BAT15
- Profil
- BAT
- Pas
- 15
- Type
- Type 1
- Largeur courroie B
- 50
- Dimension B
- 90
- Dimension L
- 180
- Dimension H
- 32
- Gamme
- Plaque de tension BRECO®fix
- Dimension m1
- 20,5
- Vis de montage
- Vis FHC ISO 10642 2xM8 8.8 zinguées (HC5) et 2 M10 8.8(HC6)
- Couple de serrage de la vis
- 34
- Vis de fixation
- Vis CHC ISO 4762 4xM6 8.8 zinguées (HC 6)
- Couple de serrage d'immobilisation de la courroie
- 34 Nm dans la vis CHC dans le trou oblong
- Dimension M
- 70
- Dimension h
- 19,58
