50ATL10Variante B Type 1

50ATL10Variante B Type 1

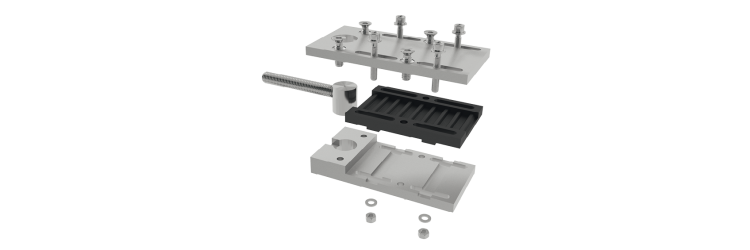

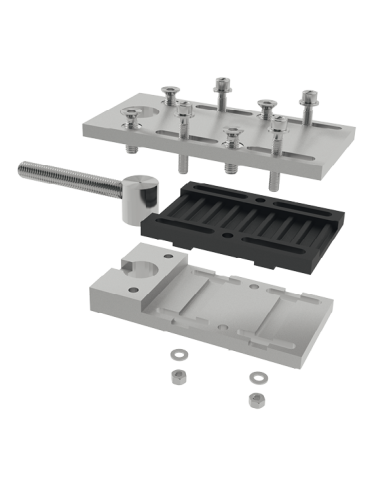

Plaque de tension BRECO®fix

Les plaques de tension BRECO®fix permettent d'établir la prétension et la fixation des extrémités d'une courroie linéaire BRECO® sur une machine de déplacement linéaire;
Elles ont été étudiées pour tenir à la charge de rupture de la courroie.
Plaques de tensions
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Matière_plaque_inférieur
AIHR (7075)
Matière_plaque_supérieur
AIHR (7075) / plaque dentée en polyamide renforcée fibre de verre
Variante
Variante B
Force nominale admissible
61600
Profil/pas
ATL10
Profil
ATL
Pas
10
Type
Type 1
Largeur courroie B
50
Dimension B
90
Dimension L
180
Dimension H
32
Gamme
Plaque de tension BRECO®fix
Dimension m1
20,5
Vis de montage
Vis FHC ISO 10642 2xM8 8.8 zinguées (HC5) et 2 M10 8.8(HC6)
Couple de serrage de la vis
34
Vis de fixation
Vis CHC ISO 4762 4xM6 8.8 zinguées (HC 6)
Couple de serrage d'immobilisation de la courroie
34 Nm dans la vis CHC dans le trou oblong
Dimension M
70
Dimension h
19,8
