Plaque de jonction 75 X 180-AT15PROTECT-AP

Plaque de jonction 75 X 180-AT15PROTECT-AP


Plaque de jonction avec perçage

Ces plaques de jonction sont utIlisées pour tous les mouvements linéaires. Elles sont fournies sans contre plaque. Elles servent à solidariser un chariot à une courroie linéaire et à fixer les extrémités d'une courroie à un bâti de machine.
Plaques de jonctions
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Gamme de produits
Plaque de jonction avec perçage
Sans ou avec perçage
Avec perçage
Profil/pas
AT15PROTECT
Matière
AL 6060
Largeur courroie
50 mm

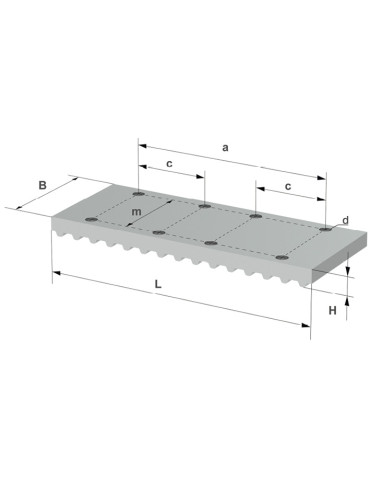

Dimension B
75 mm
Dimension L
180 mm
Dimension D
9 mm
Dimension M
62 mm
Dimension A
140 mm
Dimension C
50 mm
Dimension H
20 mm
Dimension E
50 mm
Dimension e1
20 mm
