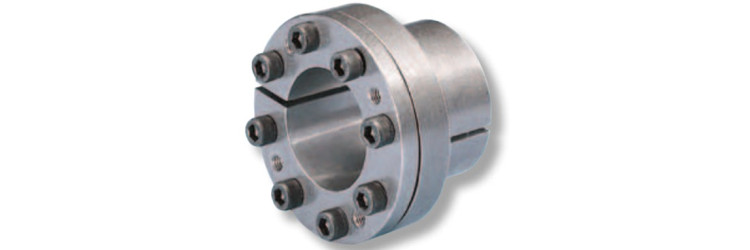

MOY1B30 Moyeux
Moyeux standard avec appui
Moyeux standard avec appui

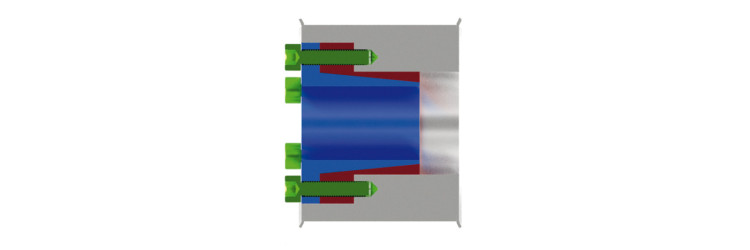

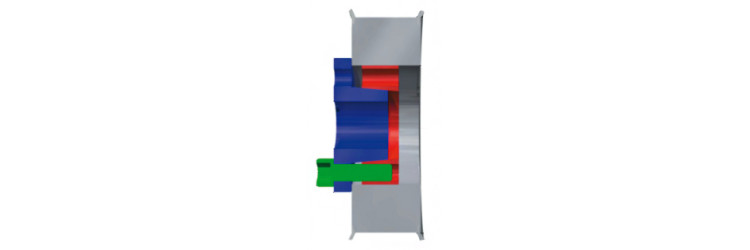

Le moyeu expansible de Binder-Magnetic est spécialement adapté pour des montages rapides facilitant l'indexage de plusieurs courroies dans le domaine du convoyage. Celui-ci peut-être monté avec l'appui noyé, modèle MOY1B et MOY2B, ou dépassant modèle MOY1B.
Moyeux
- Couple transmis
- 480 N⋅m
- Vis de serrage N x type
- 6 - M6x18
- Couple de serrage
- 17 N⋅m
- Diamètre d'alésage D
- 41 mm
- Diamètre d'épaulement noyé Da
- 65 mm
- Profondeur d'épaulement a
- 20 mm

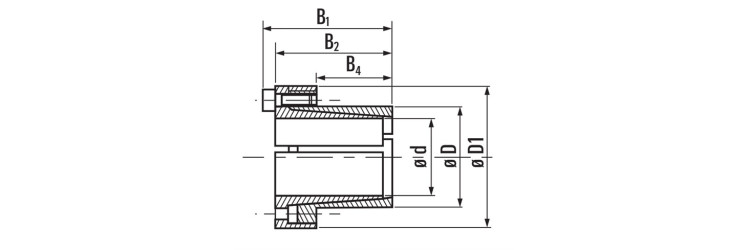

- Dimensions dxD
- 30 x 41 mm
- Diamètre d'alésage moyeux
- 30 mm
- Dimension D1
- 63 mm
- Dimension B1
- 51 mm
- Dimension B2
- 45 mm
- Dimension B3
- 25 mm
- Données techniques
- Montage: serrer les vis sur la périphérie de façon uniforme en opposition et en respectant le couple de serrage indiqué dans la fiche produit. Démontage: retirer les vis et les revisser dans les trous d'extraction en opposition et de façon uniforme
