CB32-T10/AT10-2000

CB32-T10/AT10-2000

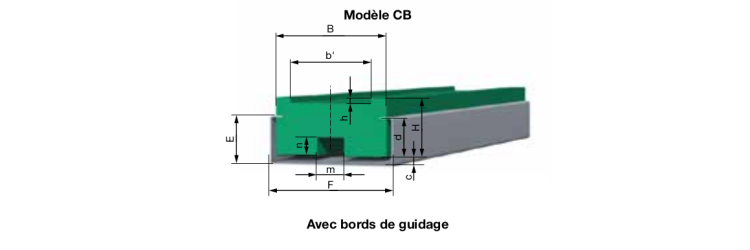

Ce profil de glissement, particulièrement adapté aux courroies BRECO®, est en matière PEHD polyéthilène haute densité de couleur verte. La courroie peut être guidé par des profils équipés de bords -version CB- ou par un profil central trapézoidal-version CK.
Glissières
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte

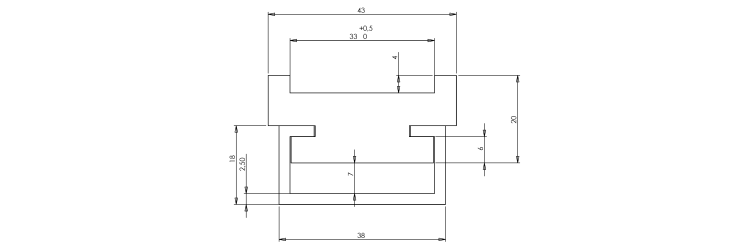

Plan dimensionnel
Matière
PEHD 500/1000
Profil/pas
AT10
Epaisseur profilé a
2,5 mm
Dimension E
18 mm
Dimension F
38 mm
Largeur de courroie
32 mm
Dimension b
43 mm
Dimension H
20 mm
Dimension c
7 mm
Dimension d
6 mm
Remarques
Le coefficient de dilatation de la matière PEHD est important, il faut tenir compte d'un allongement de 0,2 mm/m de profil par °C. A cet effet, le profil pourra librement se dilater dans son armature
