86 053 11E Freins et embrayages

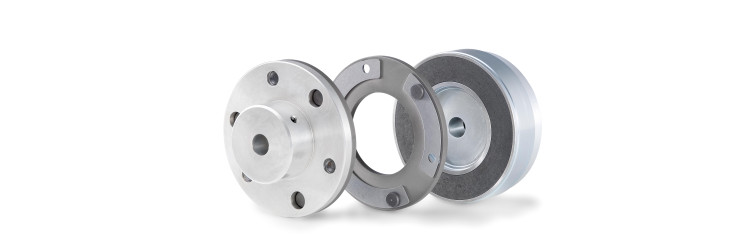

Embrayage par mise sous tension
Embrayage par mise sous tension
Ces embrayages présentent les caractéristiques suivants : -embrayage par mise sous tension -désaccouplement sans courant -jeu angulaire presque nul à l'arrêt -couple résiduel désaccouplé nul (dans toutes les positions de montage) -permet l'embrayage avec vitesse relative grâce à une garniture de friction mixte -bobine autocentrée à l'aide de roulement à billes.
Freins et embrayages
- Vitesse maximum nmax
- 4800 min⁻¹
- Travail de friction admissible par heure P max
- 500 kJ/h
- Travail de friction admissible par manoeuvre W max
- 30 kJ
- Temps de réponse défreinage t2
- 40 ms
- Tension nominale
- 24 VDC
- Puissance nominale
- 22
- Protection IP
- IP 00
- Raccordement
- fils libres
- Classe d'isolation
- F
- Dimension d3
- 5 mm
- Poids sans armature
- 2 kg
- Entrefer S0+0,1
- 0,3 mm
- Dimension d2
- 15*38 mm
- Couple dynamique M2
- 21 N⋅m
- Durée de vie (valeurs indicatives) MJ
- 650 MJ
- Moment d'inertie de l'armature sans moyeu
- 5,7 kg/cm²
- Moment d'inertie de l'armature polaire tournante
- 20 kg/cm²
- Dimension b
- 38,5 mm
- Dimension b2
- 1 mm
- Dimension d
- 110 mm
- Autres caractéristiques
- Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B200 ou 86 XXX ...B300 (plus de détails dans le catalogue en téléchargement).
- Dimension d1
- 104 mm
- Dimension h
- 97,5 mm
- Gamme de produit
- Embrayage par mise sous tension
- Fixation
- Monté sur armature mobile
