86 021 21E Freins et embrayages

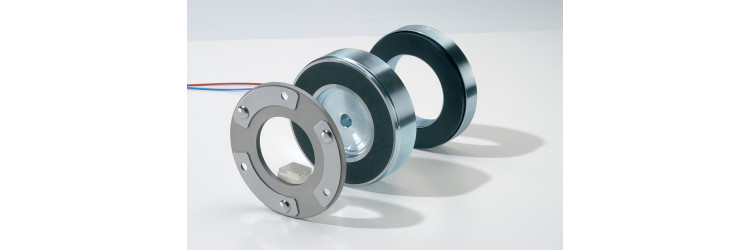

Embrayage par mise sous tension
Embrayage par mise sous tension
Ces embrayages présentent les caractéristiques suivants : -embrayage par mise sous tension -désaccouplement sans courant -jeu angulaire presque nul à l'arrêt -couple résiduel désaccouplé nul (dans toutes les positions de montage) -permet l'embrayage avec vitesse relative grâce à une garniture de friction mixte.
Freins et embrayages
- Vitesse maximum nmax
- 2500 min⁻¹
- Travail de friction admissible par heure P max
- 1300 kJ/h
- Travail de friction admissible par manoeuvre W max
- 110 kJ
- Temps de réponse défreinage t2
- 90 ms
- Tension nominale
- 24 VDC
- Puissance nominale
- 45
- Protection IP
- IP 00
- Raccordement
- fils libres
- Classe d'isolation
- F
- Dimension d3
- 150 mm
- Poids sans armature
- 11 kg
- Entrefer S0+0,1
- 0,4 mm
- Dimension d2
- 25*80 mm
- Couple dynamique M2
- 150 N⋅m
- Durée de vie (valeurs indicatives) MJ
- 2700 MJ
- Dimension b4
- 39 mm
- Moment d'inertie de l'armature sans moyeu
- 97 kg/cm²
- Dimension b6
- 5 mm
- Dimension d9
- 167 mm
- Moment d'inertie de l'armature polaire tournante
- 217 kg/cm²
- Dimension d10
- 215 mm
- Dimension d11
- 9 mm
- Dimension d12
- 230 mm
- Dimension b
- 30 mm
- Dimension b2
- 3 mm
- Dimension d
- 210 mm
- Dimension L
- 400 mm
- Dimension ?
- 4*90°
- Autres caractéristiques
- Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B200 ou 86 XXX ...B300 (plus de détails dans le catalogue en téléchargement).
- Dimension d1
- 200 mm
- Dimension M
- 6*M8*8 mm
- Dimension b3
- 8 mm
- Dimension ?
- 6*60°
- Dimension ?
- 30°
- Gamme de produit
- Embrayage par mise sous tension
- Fixation
- Par bride
