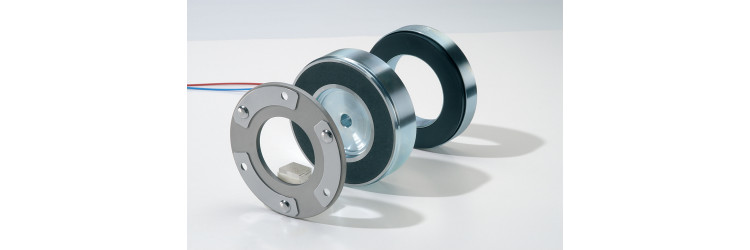

86 011 04E Freins et embrayages
Embrayage par mise sous tension
Embrayage par mise sous tension
Ces embrayages présentent les caractéristiques suivants : -embrayage par mise sous tension -désaccouplement sans courant -jeu angulaire presque nul à l'arrêt -couple résiduel désaccouplé nul (dans toutes les positions de montage) -permet l'embrayage avec vitesse relative grâce à une garniture de friction mixte.
Freins et embrayages
- Vitesse maximum nmax
- 12000 min⁻¹
- Travail de friction admissible par heure P max
- 100 kJ/h
- Travail de friction admissible par manoeuvre W max
- 1,6 kJ
- Temps de réponse défreinage t2
- 16 ms
- Tension nominale
- 24 VDC
- Puissance nominale
- 8
- Protection IP
- IP 00
- Raccordement
- fils libres
- Classe d'isolation
- F
- Dimension d3
- 28 mm
- Poids sans armature
- 0,15 kg
- Entrefer S0+0,1
- 0,2 mm
- Dimension d2
- 5*12 mm
- Couple dynamique M2
- 1 N⋅m
- Durée de vie (valeurs indicatives) MJ
- 65 MJ
- Dimension b4
- 10 mm
- Moment d'inertie de l'armature sans moyeu
- 0,05 kg/cm²
- Dimension b6
- 2 mm
- Dimension d9
- 32,5 mm
- Moment d'inertie de l'armature polaire tournante
- 0,17 kg/cm²
- Dimension b7
- 45 mm
- Dimension d10
- 54 mm
- Dimension d11
- 3,5 mm
- Dimension d12
- 62,5 mm
- Dimension b
- 17,5 mm
- Dimension b2
- 2 mm
- Dimension d
- 39,5 mm
- Dimension L
- 400 mm
- Dimension ?
- 4*90°
- Autres caractéristiques
- Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B300 ou 86 XXX ...B400 (plus de détails dans le catalogue en téléchargement).
- Dimension d1
- 37 mm
- Dimension M
- 6*M2*3 mm
- Dimension b3
- 4 mm
- Dimension ?
- 6*60°
- Dimension ?
- 30°
- Gamme de produit
- Embrayage par mise sous tension
- Fixation
- Par trous taraudés
