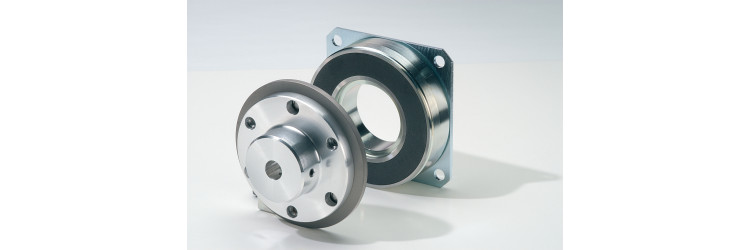

Ces freins présentent les avantages suivants : -couple élevé pour un encombrement réduit -jeu angulaire presque nul à l'arrêt -couple résiduel nul(dans toutes les positions de montage) -accepte les freinages dynamiques
Freins et embrayages
Vitesse maximum nmax
10000 min⁻¹
Travail de friction admissible par heure P max
160 kJ/h
Travail de friction admissible par manoeuvre W max
4,5 kJ
Temps de réponse défreinage t2
18 ms
Moment d'inertie de l'armature (B300 ou B800)
0,22 kg/cm²
Tension nominale
24 VDC
Puissance nominale
10
Protection IP
IP 00
Raccordement
fils libres (400 mm)
Classe d'isolation
F
Dimension b5
56 mm
Dimension d3
42 mm
Dimension d5
48 mm
Dimension d7
75,5 mm
Poids sans armature
0,35 kg
Entrefer S0+0,1
0,2 mm
Dimension d2
25 mm
Dimension d6
65 mm
Couple dynamique M2
2,2 N⋅m
Durée de vie (valeurs indicatives) MJ
120 MJ
Dimension b4
2 mm
Dimension d8
4,5 mm
Dimension b
21 mm
Dimension b2
4 mm
Dimension d
56 mm
Dimension L
400 mm
Dimension ?
6*60°
Autres caractéristiques
Pour assurer sa fonction, l'appareil doit être monté avec une armature mobile 86 XXX ...B300 ou 86 XXX ...B400 (plus de détails dans le catalogue en téléchargement).
