86 621 09P Freins et embrayages

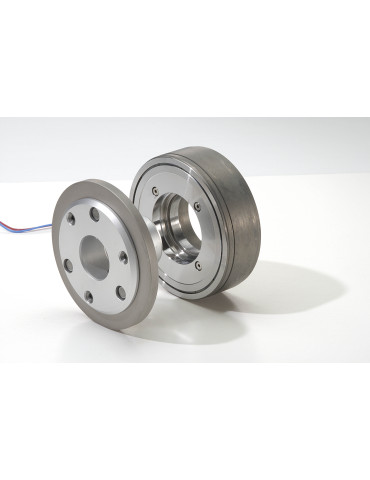

Frein à manque de courant 'High Torque'

Frein à manque de courant 'High Torque'

Ces freins présentent les avantages suivants: -couple statique très élevé (grâce aux aimants permanents en terre rare) pour un encombrement réduit (frein très plat) -jeu angulaire nul à l'arrêt -couple résiduel nul (dans toutes les positions de montage). Souvent réalisés suivant plans et indications spécifiques.
Freins et embrayages
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Plan dimensionnel
Tension nominale
24 VDC
Protection IP
IP 00
Raccordement
fils libres (200 mm)
Classe d'isolation
F
Couple statique minimum
22 N⋅m
Entrefer S
0,27 mm
Dimension f1
M5 mm
Dimension g1
0 mm
Dimension g2
4*90°
Dimension e2
72 mm
Dimension f2
M5 mm
Dimension g3
20 mm
Dimension g4
4*90°
Autres caractéristiques
-Couple statique supérieur à la version H grâce à des rayons polaires augmentées -Optimisation du flux et des surfaces polaires grâce à une conception brevetée -Couple constant dans la plage de tempé
Dimension e1
62 mm
Gamme de produit
Frein à manque de courant 'High Torque'
Fixation
Par bride
