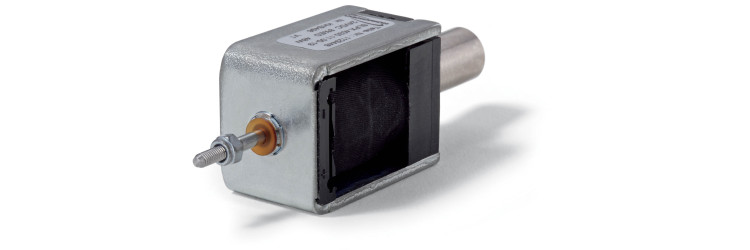

LCM 010 015-FM 5% Électro-aimants
Electro-aimant monostable
Electro-aimant monostable
Les électro-aimants 'Monostables Series' ont une fonction monostable. Par émission de courant dans la bobine, le noyau est attiré. Arrivé en butée interne, il est maintenu dans le corps par un aimant permanent et ce sans courant. Pour faire ressortir le noyau du corps, la bobine sera alimentée par un courant inverse (annulant ainsi le champs de l'aimant) et une force extérieure (par ex. ressort) agira sur le noyau pour le ramener en position initiale. En position verticale, tenir compte du poids noyau.
Électro-aimants
- Course
- 2 mm
- Ressort de rappel interne
- non
- Durée d'attraction
- 30 ms
- Facteur de marche
- 5 %
- Durée du cycle pour le calcul
- 5 min
- Puissance
- 15,8 W
- Raccordement
- fils libres
- Classe d'isolation
- E
- Tension standard
- 24 V
- Protection IP
- IP00
- Longueur du corps
- 26 mm
- Largeur Électro-aimant
- 10 mm
- Masse du noyau
- 5 g
- Hauteur
- 15 mm
- Masse total
- 22 g
- Gamme de produit
- Electro-aimant monostable
