ECR65-15-FM5% Électro-aimants

Electro-aimant de manoeuvre double

Accueil | Electro-aimants, Ventouses, Freins | Électro-aimants |
ECR65-15-FM5%

ECR65-15-FM5%

ECR90-25- FM100%

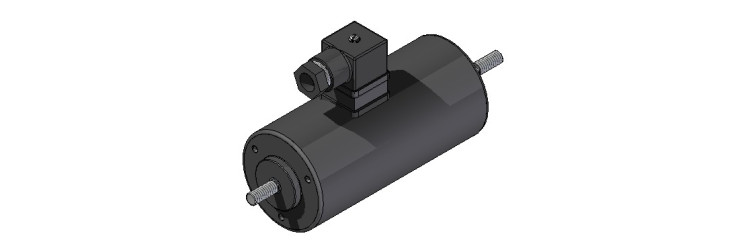

Electro-aimant de manoeuvre double

L'électro-aimant cylindrique de manoeuvre double 'Dual Coil Series' permet des manœuvres dans les 2 sens. Par manque de courant dans les 2 bobines de cet appareil, le noyau redevient libre et ne maintient pas sa position de fin de course. Il est compact et robuste. En position vertical, tenir compte du poids du noyau.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Courbe Forces-courses Données mécaniques Données électriques Masse et dimensions Electro-aimant monostable

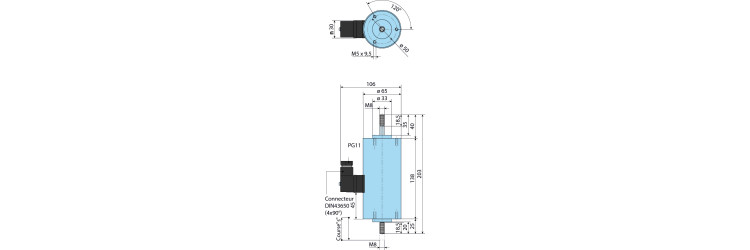

Plan dimensionnel

Courbe Forces-courses

Course: 15 mm

Force en début de course: 177 N

Force en fin de course: 385 N

Ressort de rappel interne: non

Durée d'attraction: 181 ms

Durée de rappel: 181 ms

Facteur de marche: 5 %

Durée du cycle pour le calcul: 5 min

Puissance: 545 W

Raccordement: Connecteur IP65

Classe d'isolation: B

Tension standard: 24 V

Protection IP: IP40

Longueur du corps: 148 mm

Masse du noyau: 350 g

Masse total: 2800 g

Gamme de produit: Electro-aimant de manoeuvre double
