ECM13-10E - FM40%

ECM13-10E - FM40%

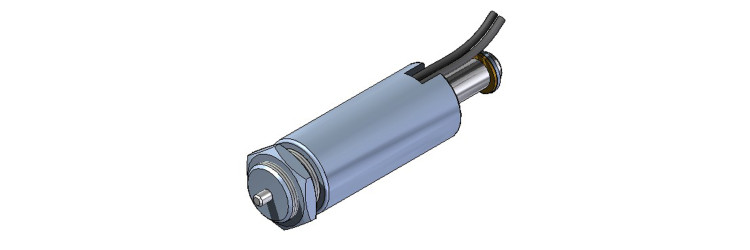

Electro-aimant de manoeuvre simple

Electro-aimants de manoeuvre simple. De conception cylindrique usinée, ces électro-aimants robustes se logent et se fixent très facilement dans des encombrements réduits. La fonction poussante ou tirante est assurée par des appareils différents. En position verticale, tenir compte du poids du noyau.
Électro-aimants
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte

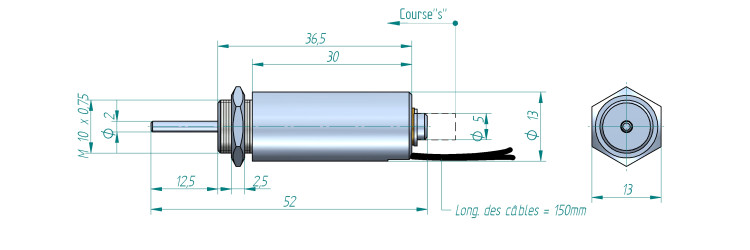

Plan dimensionnel

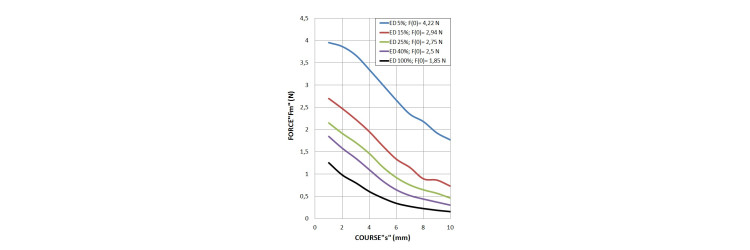

Courbe Forces-courses
Course
10 mm
Force en début de course
0,3 N
Force en fin de course
2,5 N
Ressort de rappel interne
non
Durée d'attraction
34 ms
Durée de rappel
28 ms
Facteur de marche
40 %
Durée du cycle pour le calcul
2 min
Puissance
10 W
Raccordement
fils libres
Classe d'isolation
B
Tension standard
24 V
Protection IP
IP30
Longueur du corps
36,5 mm
Masse du noyau
10 g
Masse total
40 g
Gamme de produit
Electro-aimant de manoeuvre simple
