CU40-15/C - FM5% Électro-aimants

Electro-aimant de manoeuvre simple

Accueil  |  Electro-aimants, Ventouses, Freins  |  Électro-aimants  |
CU40-15/C - FM5%

CU40-15/C - FM5%

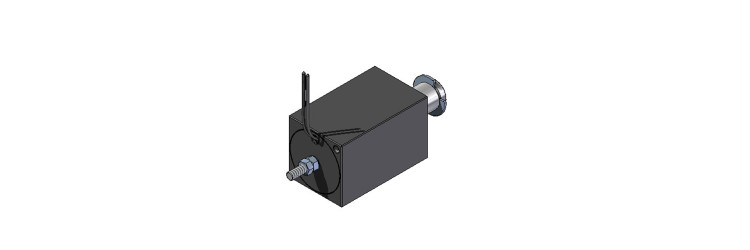

Electro-aimant de manoeuvre simple

Electro-aimant de manoeuvre simple. De conception parallépipédique usinée, ces électro-aimants 'Compact Series' sont très robustes et compacts. Ils sont conçus pour des utilisations intensives dans des applications exigeantes. En position verticale, tenir compte du poids du noyau.
Électro-aimants
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte

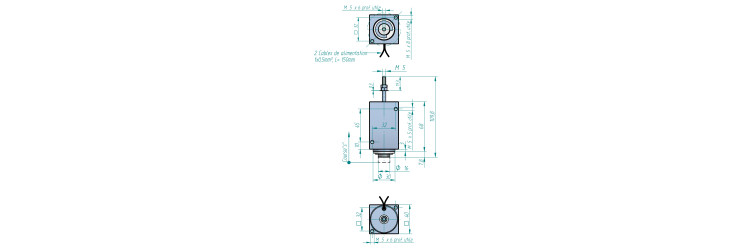

Plan dimensionnel

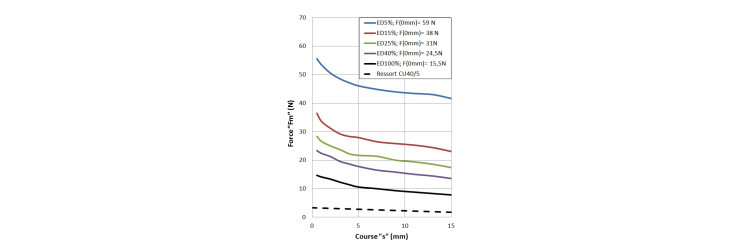

Courbe Forces-courses
Course
15 mm
Force en début de course
41,7 N
Force en fin de course
59 N
Ressort de rappel interne
oui
Durée d'attraction
86 ms
Durée de rappel
54 ms
Facteur de marche
5 %
Durée du cycle pour le calcul
4 min
Puissance
247 W
Raccordement
fils libres
Classe d'isolation
E
Tension standard
24 V
Protection IP
IP 40
Longueur du corps
68 mm
Largeur Électro-aimant
40 mm
Masse du noyau
85 g
Hauteur
40 mm
Masse total
665 g
Gamme de produit
Electro-aimant de manoeuvre simple
