Electro-aimant de manoeuvre simple

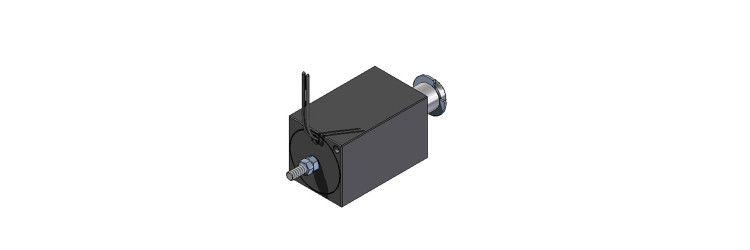

Electro-aimant de manoeuvre simple. De conception parallépipédique usinée, ces électro-aimants 'Compact Series' sont très robustes et compacts. Ils sont conçus pour des utilisations intensives dans des applications exigeantes. En position verticale, tenir compte du poids du noyau.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Courbe Forces-courses Données mécaniques Données électriques Masse et dimensions Electro-aimant monostable

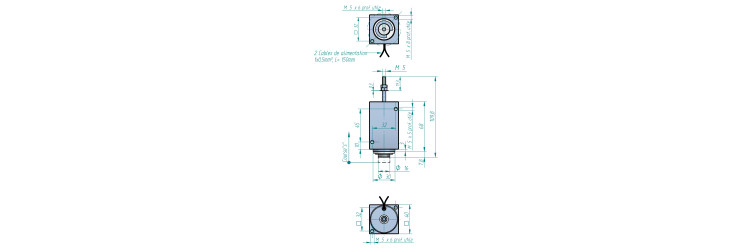

Plan dimensionnel

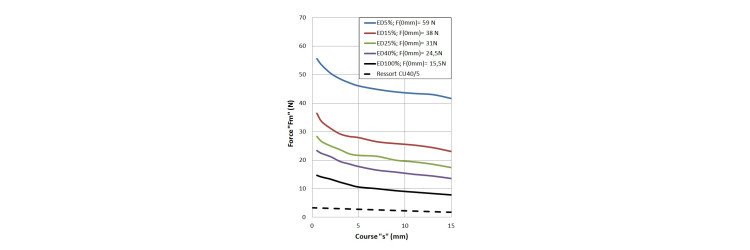

Courbe Forces-courses

Course: 15 mm

Force en début de course: 7,8 N

Force en fin de course: 15,7 N

Ressort de rappel interne: oui

Durée d'attraction: 125 ms

Durée de rappel: 75 ms

Facteur de marche: 100 %

Durée du cycle pour le calcul: 4 min

Puissance: 13 W

Raccordement: fils libres

Classe d'isolation: E

Tension standard: 24 V

Protection IP: IP 40

Longueur du corps: 68 mm

Largeur Électro-aimant: 40 mm

Masse du noyau: 85 g

Hauteur: 40 mm

Masse total: 665 g

Gamme de produit: Electro-aimant de manoeuvre simple
