Electro-aimant de manoeuvre simple

Les électro-aimants de manoeuvre simple 'Profil Series' sont destinées aux applications courantes. La structure mécanique et la performance magnétique sont supérieures à la gamme ER-Economic Series. En position verticale, tenir compte du poids du noyau. Lorsque la bobine est alimentée, le noyau est attiré dans le corps de l'électro-aimant.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Courbe Forces-courses Données mécaniques Données électriques Masse et dimensions Electro-aimant monostable

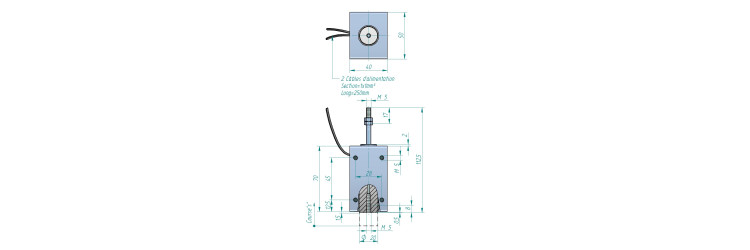

Plan dimensionnel

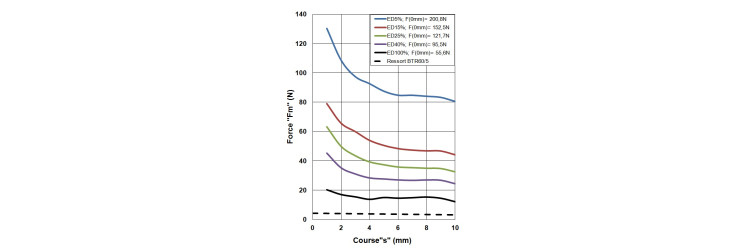

Courbe Forces-courses

Course: 10 mm

Force en début de course: 56 N

Force en fin de course: 160 N

Ressort de rappel interne: oui

Durée d'attraction: 107 ms

Durée de rappel: 72 ms

Facteur de marche: 15 %

Durée du cycle pour le calcul: 5 min

Puissance: 110 W

Raccordement: fils libres

Classe d'isolation: B

Tension standard: 24 V

Protection IP: IP 00

Longueur du corps: 72 mm

Largeur Électro-aimant: 40 mm

Masse du noyau: 120 g

Hauteur: 50 mm

Masse total: 660 g

Gamme de produit: Electro-aimant de manoeuvre simple
