ERC40-15/CT - FM15%

ERC40-15/CT - FM15%

ERC40-15/CT - FM25%

ERC40-15/CT - FM5%

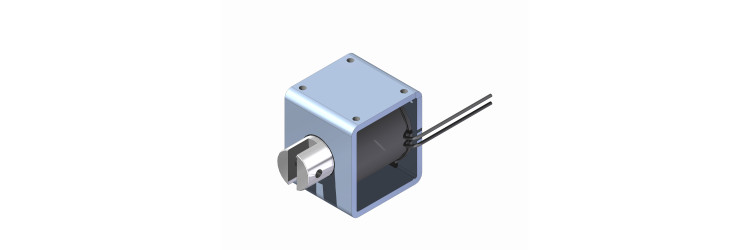

Electro-aimant de manoeuvre simple

Les électro-aimants de manoeuvre simple 'Profil Series' sont destinées aux applications courantes. La structure mécanique et la performance magnétique sont supérieures à la gamme ER-Economic Series. En position verticale, tenir compte du poids du noyau. Lorsque la bobine est alimentée, le noyau est attiré dans le corps de l'électro-aimant.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Courbe Forces-courses Données mécaniques Données électriques Masse et dimensions Electro-aimant monostable

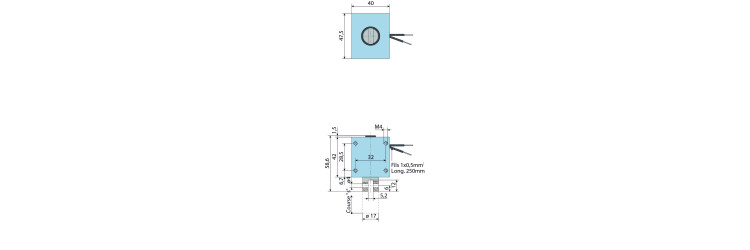

Plan dimensionnel

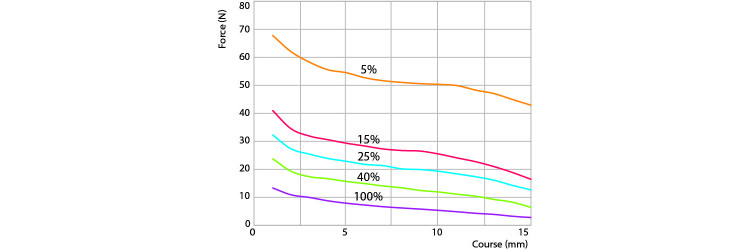

Courbe Forces-courses

Course: 15 mm

Force en début de course: 16,5 N

Force en fin de course: 74,5 N

Ressort de rappel interne: non

Durée d'attraction: 106 ms

Durée de rappel: 75 ms

Facteur de marche: 15 %

Durée du cycle pour le calcul: 3 min

Puissance: 76 W

Raccordement: fils libres

Classe d'isolation: B

Tension standard: 24 V

Protection IP: IP 00

Longueur du corps: 43,5 mm

Largeur Électro-aimant: 40 mm

Masse du noyau: 65 g

Hauteur: 47,5 mm

Masse total: 368 g

Gamme de produit: Electro-aimant de manoeuvre simple
