ERC35-12C - FM40% Électro-aimants

Electro-aimant de manoeuvre simple

Accueil | Electro-aimants, Ventouses, Freins | Électro-aimants |
ERC35-12C - FM40%

ERC35-12C - FM40%

ERC35-12C - FM100%

ERC35-12C - FM25%

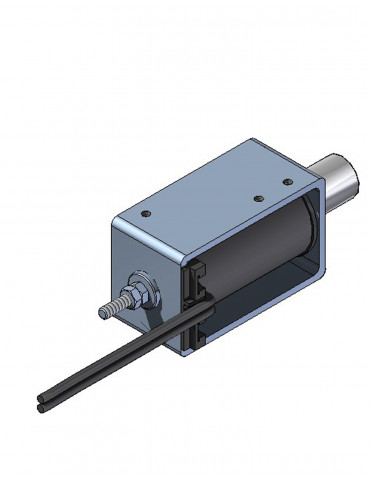

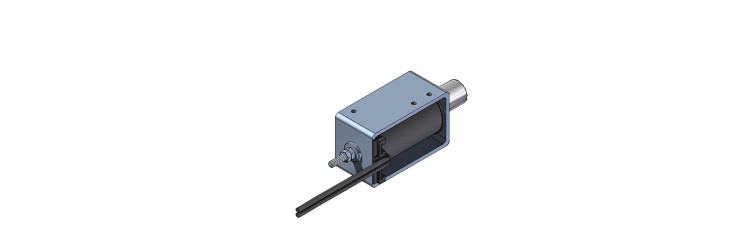

Electro-aimant de manoeuvre simple

Les électro-aimants de manoeuvre simple 'Profil Series' sont destinées aux applications courantes. La structure mécanique et la performance magnétique sont supérieures à la gamme ER-Economic Series. En position verticale, tenir compte du poids du noyau. Lorsque la bobine est alimentée, le noyau est attiré dans le corps de l'électro-aimant.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Courbe Forces-courses Données mécaniques Données électriques Masse et dimensions Electro-aimant monostable

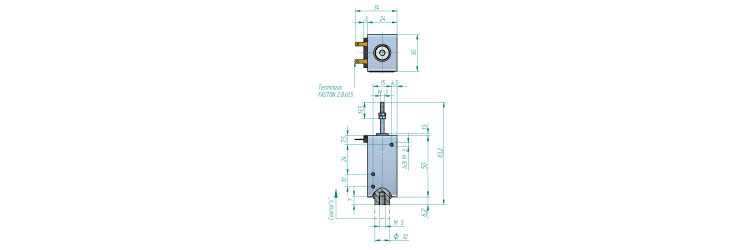

Plan dimensionnel

Courbe Forces-courses

Course: 12 mm

Force en début de course: 5,8 N

Force en fin de course: 9,5 N

Ressort de rappel interne: oui

Durée d'attraction: 52 ms

Durée de rappel: 37 ms

Facteur de marche: 40 %

Durée du cycle pour le calcul: 2 min

Puissance: 20 W

Raccordement: fils libres

Classe d'isolation: B

Tension standard: 24 V

Protection IP: IP 00

Longueur du corps: 51,5 mm

Largeur Électro-aimant: 24 mm

Masse du noyau: 35 g

Hauteur: 30 mm

Masse total: 150 g

Gamme de produit: Electro-aimant de manoeuvre simple
