ER60-20/C - FM25% Électro-aimants

Electro-aimant de manoeuvre simple

Accueil | Electro-aimants, Ventouses, Freins | Électro-aimants |
ER60-20/C - FM25%

ER60-20/C - FM25%

ER60-20/C - FM40%

ER60-20/C - FM15%

Electro-aimant de manoeuvre simple

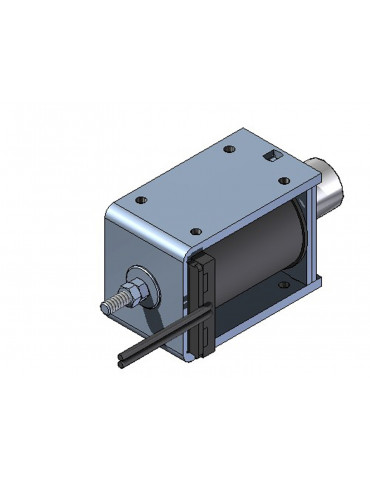

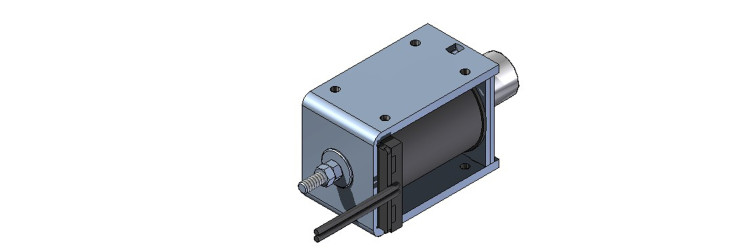

Les électro-aimants de manoeuvre simple 'Economic Series' constituent notre entrée de gamme. Ils sont destinés aux applications classiques. Le circuit magnétique, en tôle découpée, pliée et sertie, est fermé en forme de 'D'. En position verticale, tenir compte du poids du noyau. Lorsque la bobine est alimentée, le noyau est attiré dans le corps de l'électro-aimant.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Plan dimensionnel Courbe Forces-courses Données mécaniques Données électriques Masse et dimensions Electro-aimant monostable

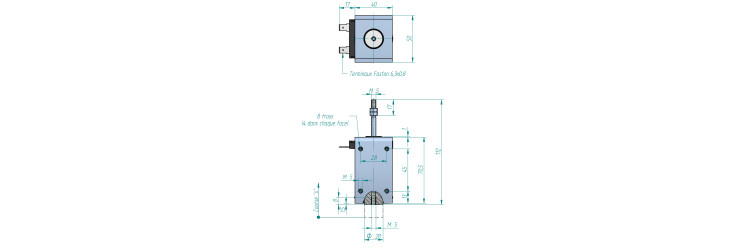

Plan dimensionnel

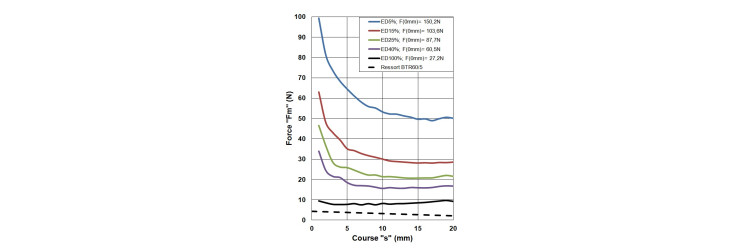

Courbe Forces-courses

Course: 20 mm

Force en début de course: 21,5 N

Force en fin de course: 87,7 N

Ressort de rappel interne: oui

Durée d'attraction: 135 ms

Durée de rappel: 90 ms

Facteur de marche: 25 %

Durée du cycle pour le calcul: 3 min

Puissance: 70 W

Raccordement: fils libres

Classe d'isolation: B

Tension standard: 24 V

Protection IP: IP 00

Longueur du corps: 71,5 mm

Largeur Électro-aimant: 40 mm

Masse du noyau: 117 g

Hauteur: 50 mm

Masse total: 650 g

Gamme de produit: Electro-aimant de manoeuvre simple
