BINDER access 150 T20 SYN

BINDER access 150 T20 SYN

BINDER access 100 T20 SYN

BINDER access 16 AT10 SYN

Courroies Synchroflex® standard

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

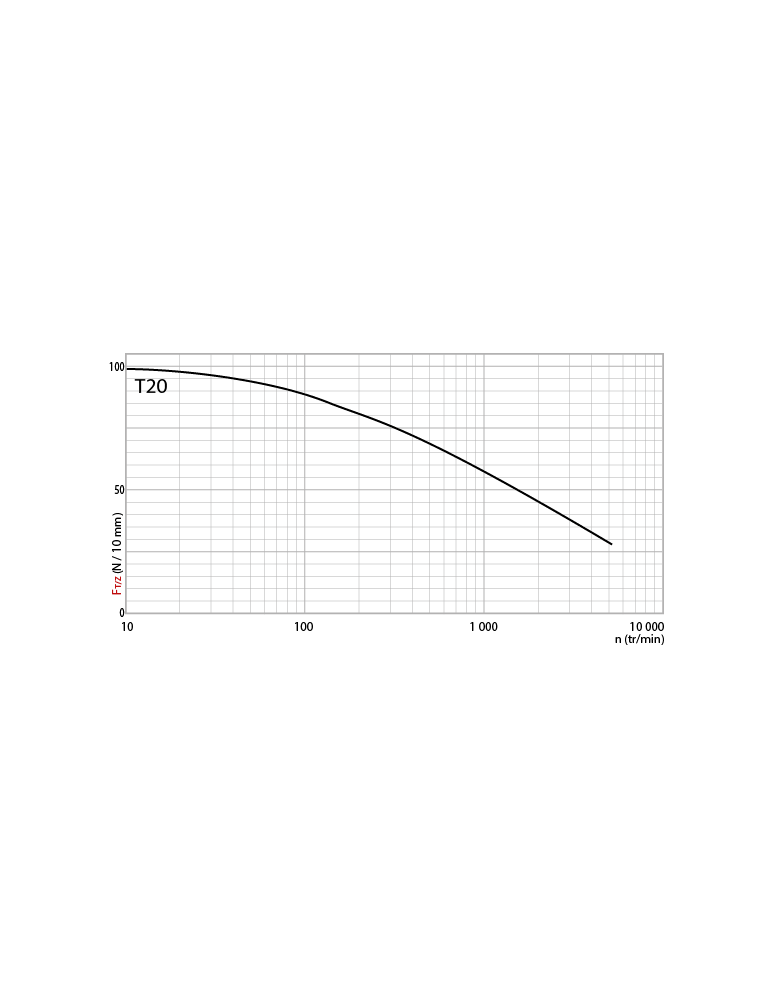

Force tangentielle transmissible par la denture

Gamme: BINDERaccess

Gamme produit courroies de puissance: Courroies Synchroflex® standard

Applications: Applications simples

Profil/pas: T20

Profil: T

Pas: 20

Matière PU armature acier: DEDU 8600

Dureté Shore courroie armature acier: 88 ShA

Plage de température courroie armature acier: -20 à 80 °C

Bobinage: monofilaire

P max: ≤100 kw

Armature acier effort admissible FN: 24500 N

Armature Inox effort admissible FN: 17640 N

N max: 6500 tr/min

V max: 40 m/s

Longueurs courroies standard: 1260, 2360, 1460, 1780, 1880, 3100, 2600, 3620 mm

Largeur de courroie: 150 mm

Poids: 1,095 kg/m

Nombre de dents: 130, 89, 73, 63, 118, 181, 94, 155

Z min Flexion simple câble standard: 15

Ø min Flexion simple câble standard: 120 mm

Z min Flexion alternée câble standard: 25

Ø min alternée simple câble standard: 120 mm
