BINDER access 10 AT3 SYN

BINDER access 10 AT3 SYN

BINDER access 8 AT3 SYN

BINDER access 12 AT3 SYN

Courroies Synchroflex® standard

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERaccess

Gamme produit courroies de puissance: Courroies Synchroflex® standard

Applications: Applications de précision

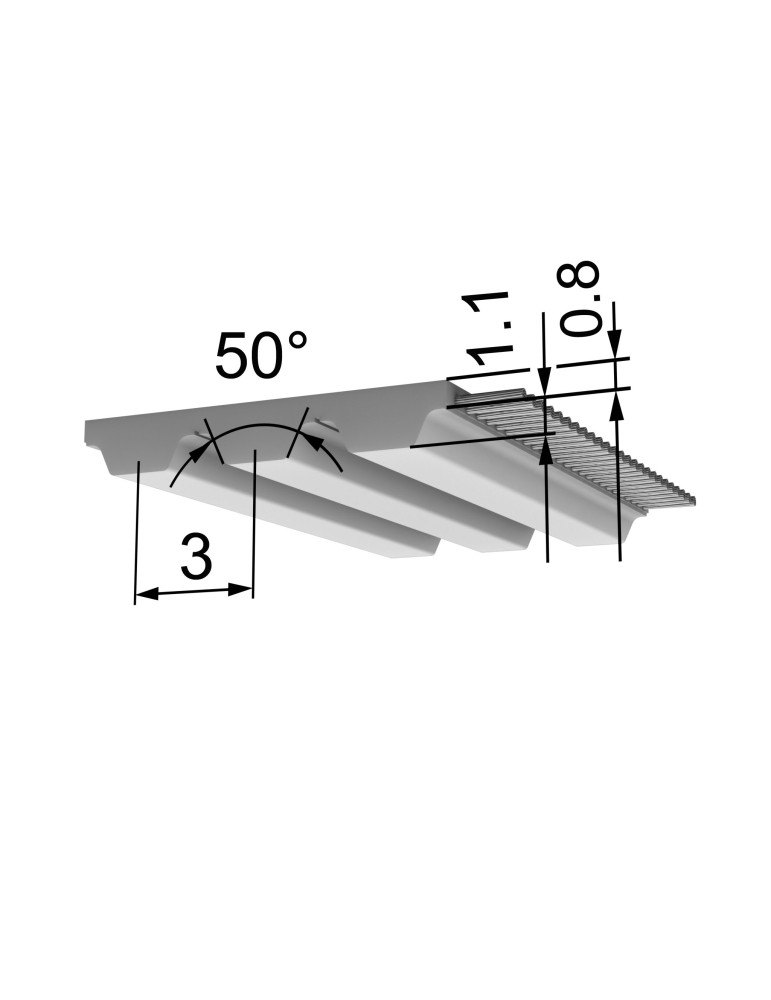

Profil/pas: AT3

Profil: AT

Pas: 3

Matière PU armature acier: DEDU 8600

Dureté Shore courroie armature acier: 88 ShA

Plage de température courroie armature acier: -20 à 80 °C

Bobinage: monofilaire

P max: ≤5 kW

Armature acier effort admissible FN: 380 N

Armature Inox effort admissible FN: 335 N

N max: 20000 tr/min

V max: 80 m/s

Longueurs courroies standard: 300, 450, 600, 900, 270, 150, 201, 252, 267, 351, 399, 417, 501, 549, 639, 648, 714, 816, 1011 mm

Largeur de courroie: 10 mm

Poids: 0,023 kg/m

Nombre de dents: 90, 100, 150, 200, 300, 133, 167, 50, 84, 89, 139, 213, 238, 67, 117, 183, 216, 272, 337

Z min Flexion alternée simple câble E: 20

Z min Flexion simple câble E: 15

Ø min Flexion simple câble E: 20 mm

Ø min alternée simple câble E: 20 mm
