BINDER access 32 T2,5 SYN DL

BINDER access 32 T2,5 SYN DL

BINDER access 25 T2,5 SYN DL

BINDER access 6 AT3 SYN

Courroies Synchroflex® micromécanique

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

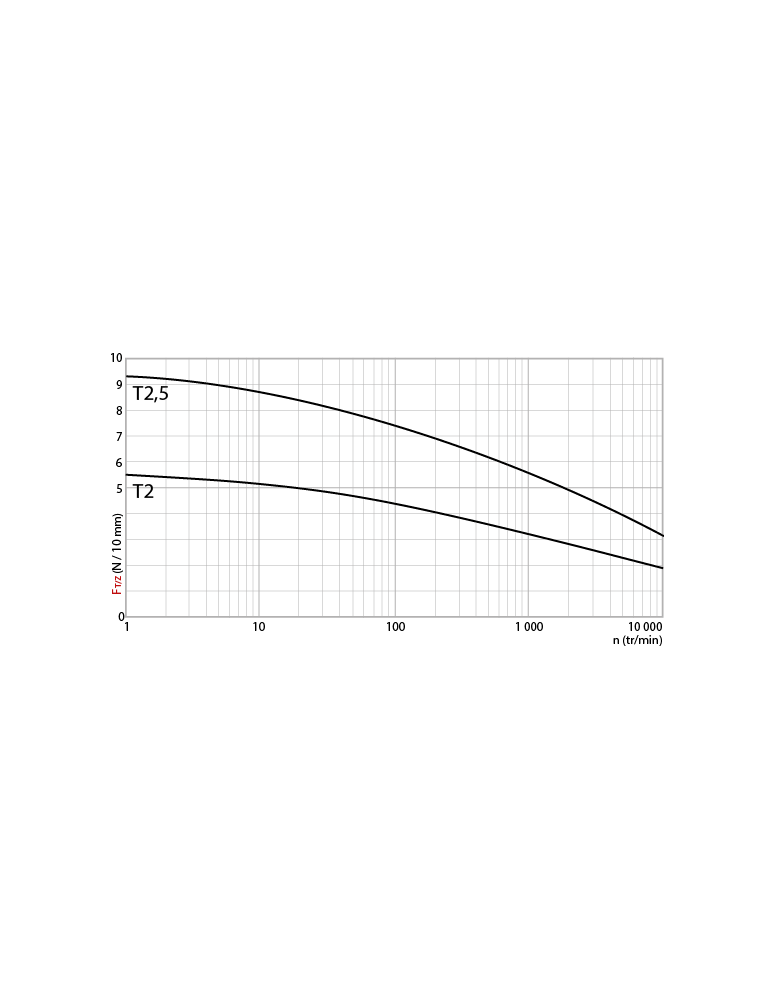

Force tangentielle transmissible par la denture

Gamme: BINDERaccess

Gamme produit courroies de puissance: Courroies Synchroflex® micromécanique

Applications: Application de micromécanique

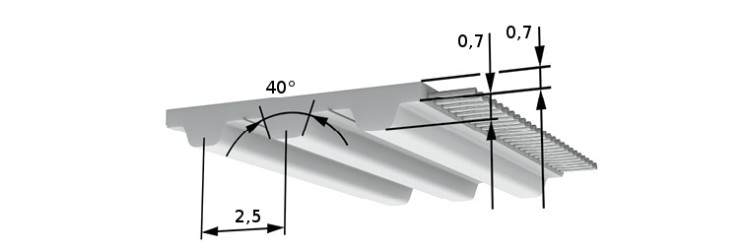

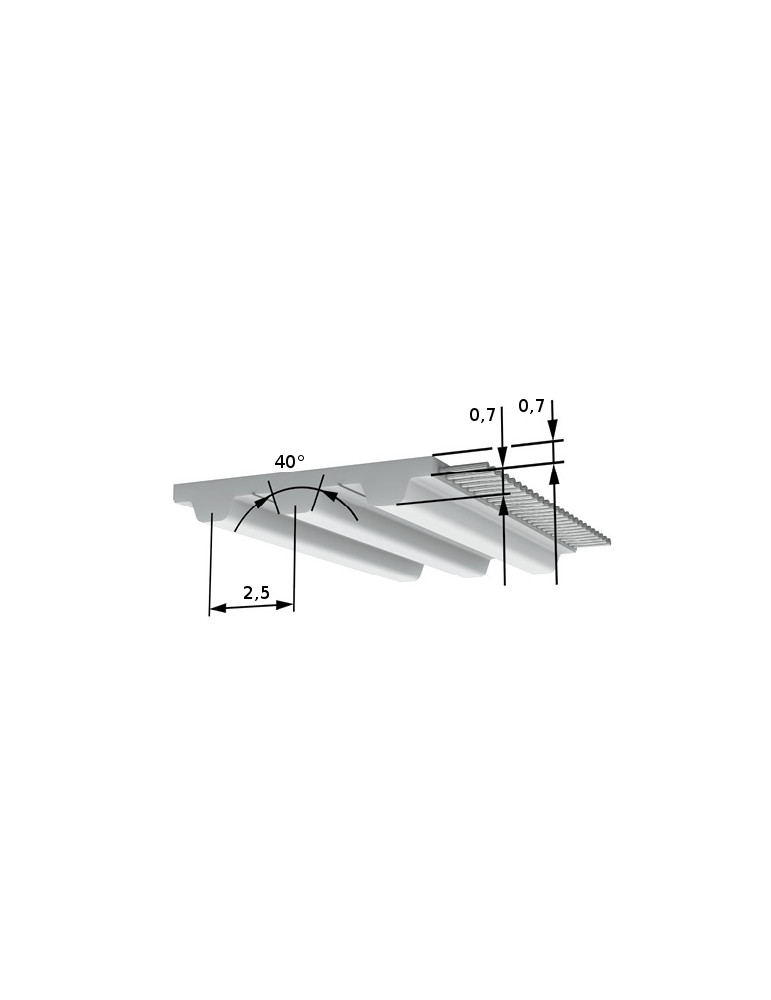

Profil/pas: T2,5

Profil: T

Pas: 2

Courroie double denture: DL

Matière PU armature acier: DEDU 8600

Dureté Shore courroie armature acier: 88 ShA

Plage de température courroie armature acier: -20 à 80 °C

Bobinage: monofilaire

P max: ≤0,5 kW

Armature acier effort admissible FN: 403 N

N max: 20000 tr/min

V max: 80 m/s

Longueurs courroies standard: 317,5, 415, 457,5 mm

Largeur de courroie: 32 mm

Poids: 0,051 kg/m

Nombre de dents: 127, 166, 183

Z min Flexion simple câble standard: 10

Ø min Flexion simple câble standard: 15 mm

Z min Flexion alternée câble standard: 18

Ø min alternée simple câble standard: 15 mm
