BINDER access 10 T2,5 SYN

BINDER access 10 T2,5 SYN

BINDER access 8 T2,5 SYN

BINDER access 12 T2,5 SYN

Courroies Synchroflex® micromécanique

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

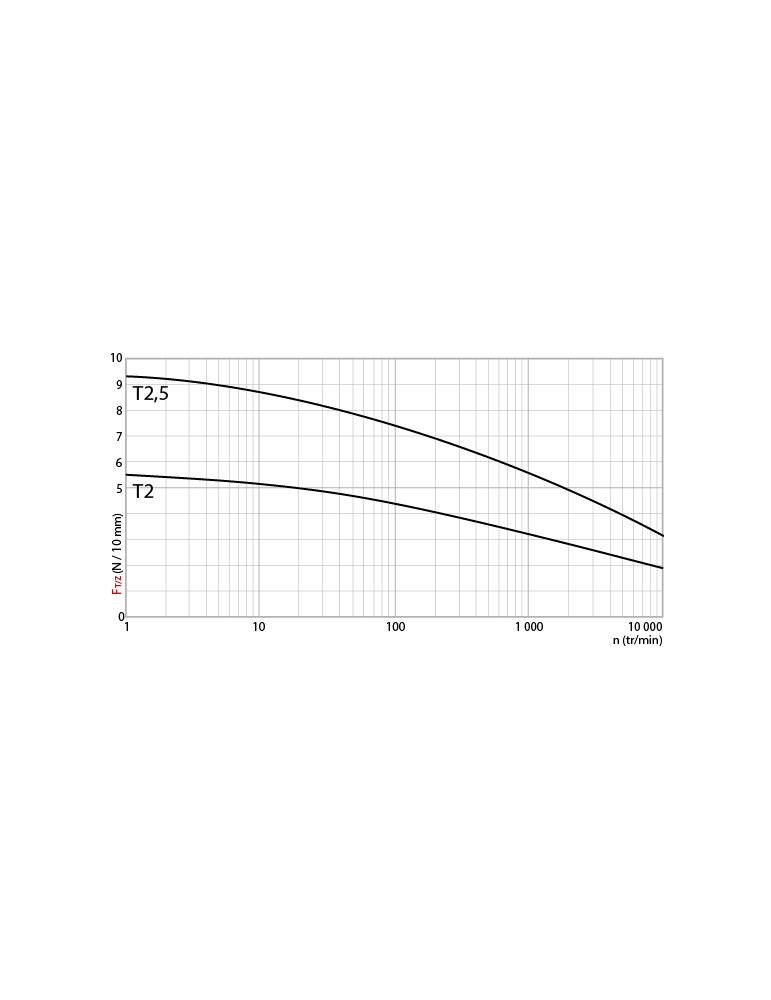

Force tangentielle transmissible par la denture

Gamme: BINDERaccess

Gamme produit courroies de puissance: Courroies Synchroflex® micromécanique

Applications: Application de micromécanique

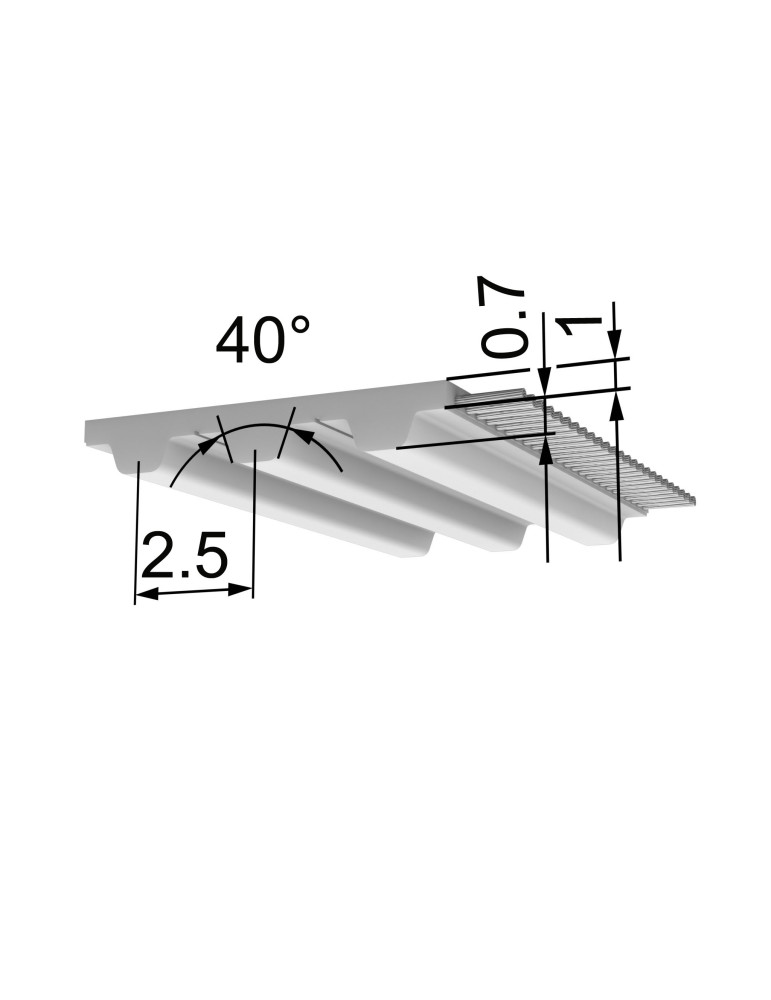

Profil/pas: T2,5

Profil: T

Pas: 2

Matière PU armature acier: DEDU 8600

Dureté Shore courroie armature acier: 88 ShA

Plage de température courroie armature acier: -20 à 80 °C

Bobinage: monofilaire

P max: ≤0,5 kW

Armature acier effort admissible FN: 117 N

N max: 20000 tr/min

V max: 80 m/s

Longueurs courroies standard: 200, 225, 265, 285, 330, 500, 600, 620, 950, 480, 160, 780, 1350, 1300, 305, 420, 180, 120, 145, 177,5, 182,5, 230, 245, 250, 290, 317,5, 380, 395, 540, 650, 1475 mm

Largeur de courroie: 10 mm

Poids: 0,015 kg/m

Nombre de dents: 80, 90, 100, 200, 71, 92, 127, 168, 240, 98, 192, 380, 72, 132, 106, 116, 260, 73, 122, 158, 216, 58, 48, 64, 14, 152, 248, 312, 520, 540, 590

Z min Flexion simple câble standard: 10

Ø min Flexion simple câble standard: 15 mm

Z min Flexion alternée câble standard: 18

Ø min alternée simple câble standard: 15 mm
