BINDER premium 20 AT3 GENIII

BINDER premium 20 AT3 GENIII


Courroies Synchroflex® GEN III

Courroies puissance
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Force tangentielle transmissible par la denture
Gamme
BINDERpremium
Gamme produit courroies de puissance
Courroies Synchroflex® GEN III
Applications
Applications hautes performances

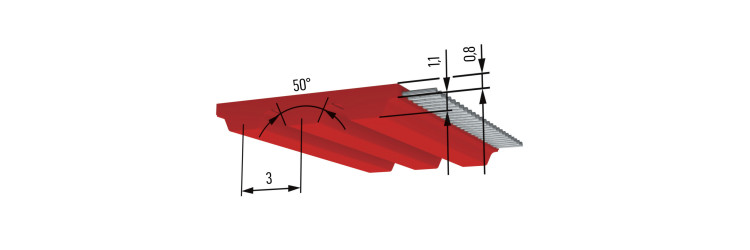

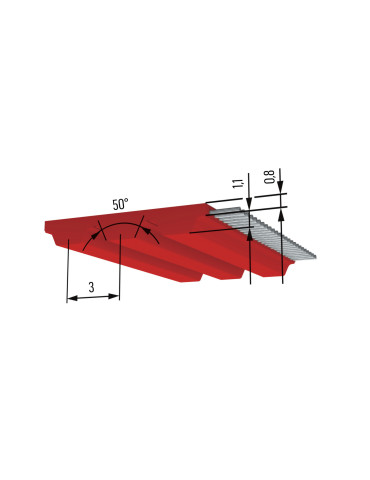

Profil/pas
AT3
Profil
AT
Pas
3
Matière PU armature acier
DNHU 9333
Dureté Shore courroie armature acier
93 ShA
Plage de température courroie armature acier
-20 à 100 °C
Bobinage
bifilaire
P max
≤ 6 kW
Armature acier effort admissible FN
1275 N
N max
20000 tr/min
V max
80 m/s
Longueurs courroies standard
300, 450, 600, 900, 270, 150, 201, 252, 267, 351, 399, 417, 501, 549, 639, 648, 714, 816, 1011 mm
Largeur de courroie
20 mm
Poids
0,052 kg/m
Nombre de dents
90, 100, 150, 200, 300, 133, 167, 50, 84, 89, 139, 213, 238, 67, 117, 183, 216, 272, 337
Z min Flexion alternée simple câble E
20
Z min Flexion simple câble E
15
Ø min Flexion simple câble E
20 mm
Ø min alternée simple câble E
20 mm
