BINDER premium 75 ATP10 GEN III

BINDER premium 75 ATP10 GEN III

BINDER premium 50 ATP10 GEN III

BINDER premium 100 ATP10 GEN III

Courroies Synchroflex® GEN III

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERpremium

Gamme produit courroies de puissance: Courroies Synchroflex® GEN III

Applications: Applications hautes performances

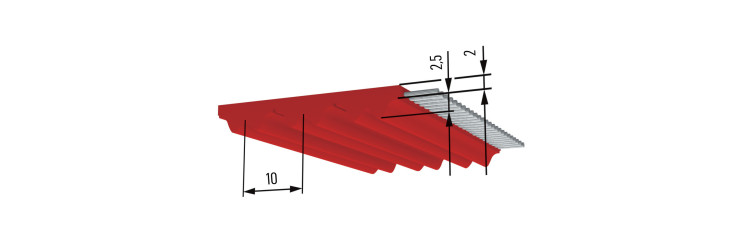

Profil/pas: ATP10

Profil: ATP

Pas: 10

Matière PU armature acier: DNHU 9333

Dureté Shore courroie armature acier: 93 ShA

Plage de température courroie armature acier: -20 à 100 °C

Bobinage: bifilaire

P max: ≤ 150 kW

Armature acier effort admissible FN: 16500 N

N max: 10000 tr/min

V max: 60 m/s

Longueurs courroies standard: 920, 1280, 1400, 630, 700, 840, 890, 1800, 780, 1010, 1080, 1150, 660, 1650 mm

Largeur de courroie: 75 mm

Poids: 0,51 kg/m

Nombre de dents: 115, 140, 180, 66, 70, 92, 78, 165, 84, 89, 101, 108, 63, 128

Z min Flexion simple câble standard: 15

Ø min Flexion simple câble standard: 50 mm

Z min Flexion alternée câble standard: 25

Ø min alternée simple câble standard: 120 mm
