BINDER access 32 T2 SYN

BINDER access 32 T2 SYN

BINDER access 25 T2 SYN

BINDER access 16 ATP10 GEN III

Courroies Synchroflex® micromécanique

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERaccess

Gamme produit courroies de puissance: Courroies Synchroflex® micromécanique

Applications: Application de micromécanique

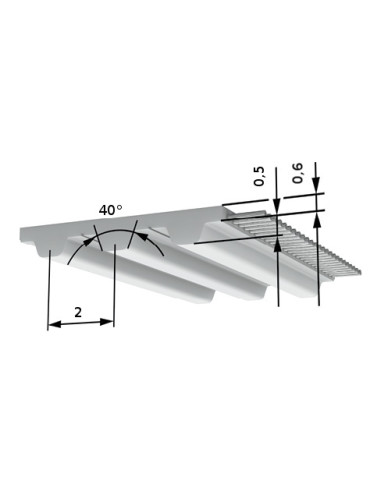

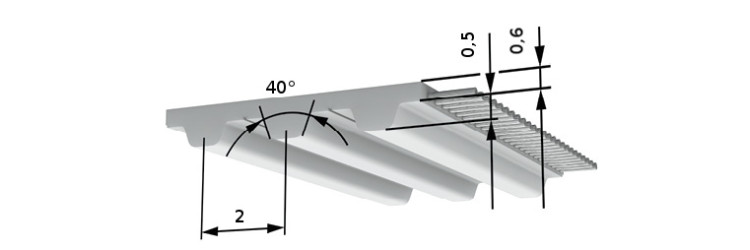

Profil/pas: T2

Profil: T

Pas: 2

Matière PU armature acier: DEDU 8600

Dureté Shore courroie armature acier: 88 ShA

Plage de température courroie armature acier: -20 à 80 °C

Bobinage: monofilaire

P max: ≤0,5 kW

Armature acier effort admissible FN: 403 N

N max: 20000 tr/min

V max: 80 m/s

Longueurs courroies standard: 200, 600, 710, 160, 280, 180, 68, 90, 108, 118, 120, 138, 140, 144, 150, 220, 240, 256, 262, 292, 320, 360 mm

Largeur de courroie: 32 mm

Poids: 0,035 kg/m

Nombre de dents: 80, 90, 100, 120, 140, 160, 180, 300, 355, 45, 59, 60, 70, 75, 110, 72, 146, 131, 54, 69, 128, 34

Z min Flexion simple câble standard: 10

Ø min Flexion simple câble standard: 15 mm

Z min Flexion alternée câble standard: 18

Ø min alternée simple câble standard: 15 mm
