BINDER access 75 ATP10 SYN

BINDER access 75 ATP10 SYN

BINDER access 50 ATP10 SYN

BINDER access 100 ATP10 SYN

Courroies Synchroflex® haute puissance

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERaccess

Gamme produit courroies de puissance: Courroies Synchroflex® haute puissance

Applications: Applications hautes performances

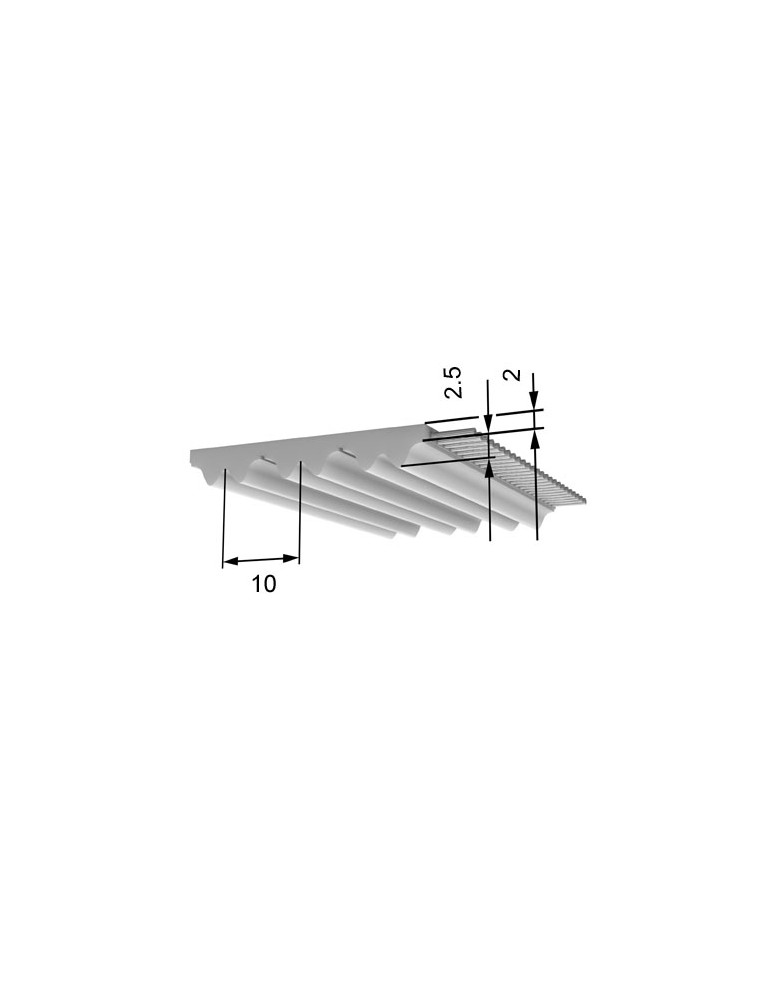

Profil/pas: ATP10

Profil: ATP

Pas: 10

Matière PU armature acier: DEDU 8600

Dureté Shore courroie armature acier: 88 ShA

Plage de température courroie armature acier: -20 à 80 °C

Bobinage: monofilaire

P max: ≤ 100 kW

Armature acier effort admissible FN: 12000 N

N max: 10000 tr/min

V max: 60 m/s

Longueurs courroies standard: 920, 1280, 1400, 630, 700, 840, 890, 1800, 780, 1010, 1080, 1150, 660, 1650 mm

Largeur de courroie: 75 mm

Poids: 0,45 kg/m

Nombre de dents: 115, 140, 180, 66, 70, 92, 78, 165, 84, 89, 101, 108, 63, 128

Z min Flexion alternée simple câble E: 20

Z min Flexion simple câble standard: 15

Ø min Flexion simple câble standard: 50 mm

Z min Flexion alternée câble standard: 25

Ø min alternée simple câble standard: 120 mm

Z min Flexion simple câble E: 12

Ø min Flexion simple câble E: 50 mm

Ø min alternée simple câble E: 80 mm
