BINDER custom 25 AT5 DL BFX

BINDER custom 25 AT5 DL BFX

BINDER custom 16 AT5 DL BFX

BINDER custom 32 AT5 DL BFX

Courroies BRECOFLEX® Standard

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme produit courroies de puissance: Courroies BRECOFLEX® standard

Applications: Applications de précision

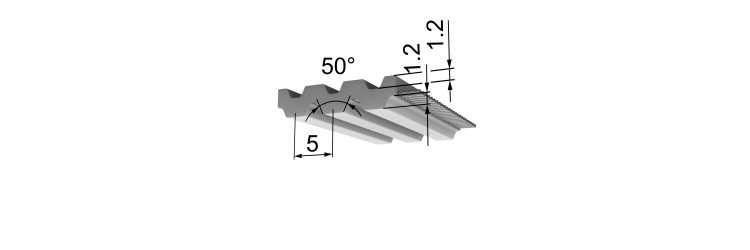

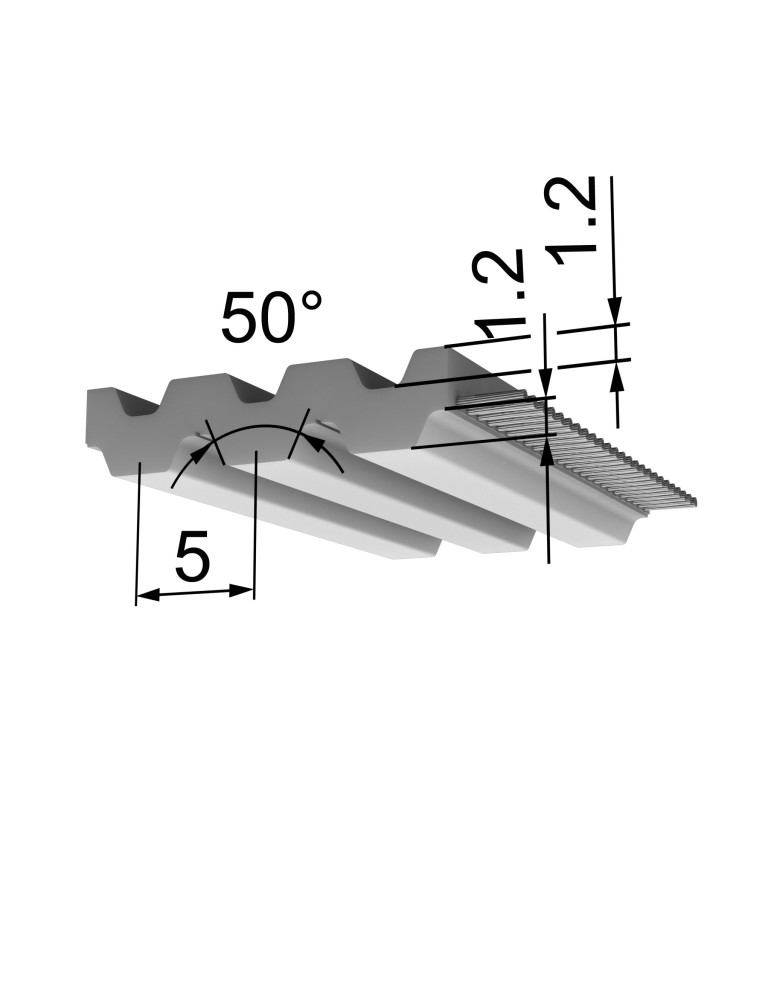

Profil/pas: AT5

Profil: AT

Pas: 5

Courroie double denture: DL

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Matière PU armature inox: TPU AU1 translucide

Dureté Shore courroie armature inox: 92 ShA

plage de température courroie armature inox: 0 à 80 °C

Bobinage: bifilaire

P max: ≤ 15 kW

Armature acier effort admissible FN: 2030 N

Armature Inox effort admissible FN: 1320 N

N max: 10000 tr/min

V max: 60 m/s

Longueur minimum: ≥900 mm

Longueurs courroies standard: 920, 960, 1600, 2000, 4000, 1400, 1750, 2240, 2800, 900, 1050, 1125, 1500, 1800, 975, 990, 1005, 1020, 1075, 1090, 1100, 1215, 1230, 1380, 1640, 1700, 1900, 2120, 2360, 2500, 2650, 3000, 3150, 3350, 3750, 3800, 4250, 4500, 4750, 5000, 5300, 5600, 6000, 6

Largeur de courroie: 25 mm

Poids: 0,101 kg/m

Nombre de dents: 180, 220, 300, 400, 500, 280, 210, 225, 350, 184, 192, 195, 198, 201, 204, 215, 218, 243, 246, 276, 320, 328, 340, 360, 380, 424, 448, 472, 530, 560, 600, 630, 670, 710, 750, 760, 800, 850, 900, 950, 1000, 1060, 1120, 1200, 1260, 1340, 1420, 1500

Z min Flexion alternée simple câble E: 20

Z min Flexion simple câble standard: 25

Ø min Flexion simple câble standard: 60 mm

Z min Flexion alternée câble standard: 25

Ø min alternée simple câble standard: 60 mm

Z min Flexion simple câble E: 20

Ø min Flexion simple câble E: 20 mm

Ø min alternée simple câble E: 50 mm

Z min Flexion simple câble Inox: 25

Ø min Flexion simple câble Inox: 60 mm

Z min alternée simple câble Inox: 30

Ø min alternée simple câble Inox: 60 mm
