BINDER custom 50 AT10 BFX

BINDER custom 50 AT10 BFX

BINDER custom 32 AT10 BFX

BINDER custom 75 AT10 BFX

Courroies BRECOFLEX® standard

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme produit courroies de puissance: Courroies BRECOFLEX® standard

Applications: Applications de précision

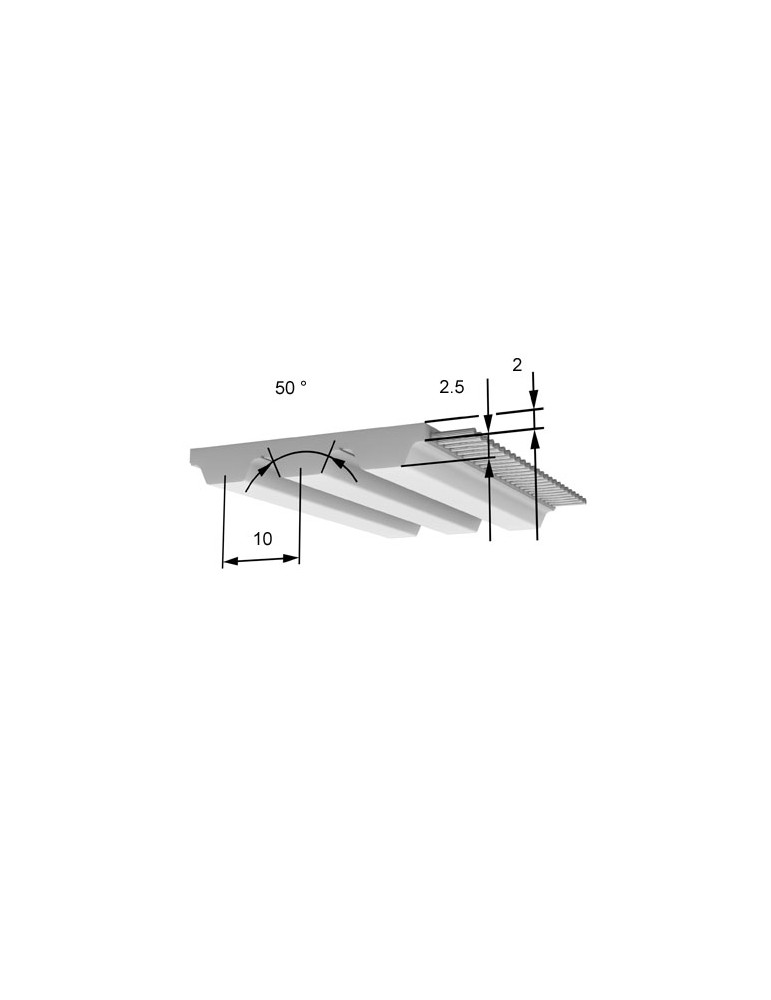

Profil/pas: AT10

Profil: AT

Pas: 10

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Matière PU armature inox: TPU AU1 translucide

Dureté Shore courroie armature inox: 92 ShA

plage de température courroie armature inox: 0 à 80 °C

Bobinage: bifilaire

P max: ≤70 kW

Armature acier effort admissible FN: 7750 N

Armature Inox effort admissible FN: 5580 N

N max: 10000 tr/min

V max: 60 m/s

Longueur minimum: ≥720 mm

Longueurs courroies standard: 720, 800, 920, 960, 1600, 2000, 4000, 1400, 2240, 2800, 500, 630, 700, 840, 890, 1500, 560, 880, 1800, 780, 1700, 1900, 2120, 2360, 2500, 2650, 3000, 3150, 3350, 3550, 3750, 4250, 4500, 4750, 5300, 5600, 6000, 6300, 6700, 7100, 7500, 810, 850, 970, 980,

Largeur de courroie: 50 mm

Poids: 0,315 kg/m

Nombre de dents: 80, 115, 125, 140, 150, 160, 180, 200, 224, 250, 300, 315, 355, 400, 450, 500, 85, 170, 190, 236, 280, 40, 53, 66, 70, 81, 92, 124, 78, 97, 98, 50, 530, 560, 600, 630, 710, 750, 800, 900, 72, 84, 88, 89, 96, 101, 108, 121, 132, 425, 475, 265, 335, 375, 2

Z min Flexion alternée simple câble E: 20

Z min Flexion simple câble standard: 15

Ø min Flexion simple câble standard: 50 mm

Z min Flexion alternée câble standard: 25

Ø min alternée simple câble standard: 120 mm

Z min Flexion simple câble E: 12

Ø min Flexion simple câble E: 50 mm

Ø min alternée simple câble E: 80 mm

Z min Flexion simple câble Inox: 25

Ø min Flexion simple câble Inox: 80 mm

Z min alternée simple câble Inox: 40

Ø min alternée simple câble Inox: 120 mm
