BINDER custom 25 ATP15 DL BFX

BINDER custom 25 ATP15 DL BFX

BINDER custom 150 ATP15 BFX

BINDER custom 32 ATP15 DL BFX

Courroies BRECOFLEX® haute puissance

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme produit courroies de puissance: Courroies BRECOFLEX® haute puissance

Applications: Applications hautes performances

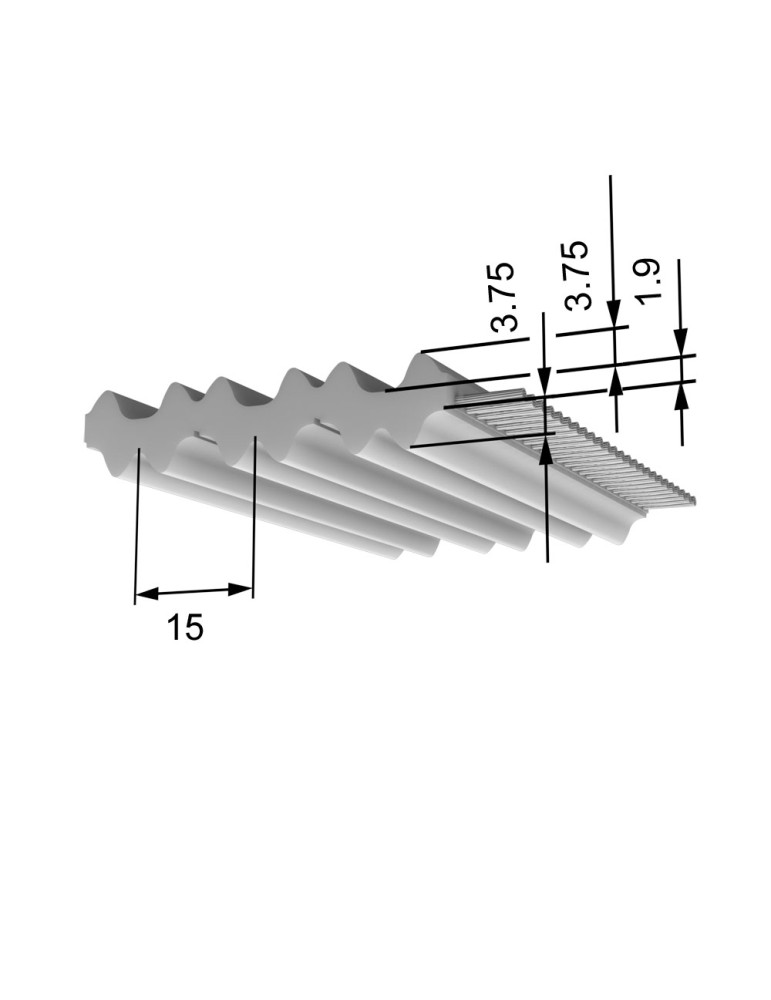

Profil/pas: ATP15

Profil: ATP

Pas: 15

Courroie double denture: DL

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Matière PU armature inox: TPU AU1 translucide

Dureté Shore courroie armature inox: 92 ShA

plage de température courroie armature inox: 0 à 80 °C

Bobinage: bifilaire

P max: ≤200 kW

Armature acier effort admissible FN: 4950 N

N max: 10000 tr/min

V max: 50 m/s

Longueur minimum: ≥1500 mm

Longueurs courroies standard: 2520, 2100, 3000, 4500, 6000, 2250, 1740, 1965, 2385, 2670, 2805, 3225, 3450, 3675, 3900, 4125, 4875, 5250, 5625 mm

Largeur de courroie: 25 mm

Poids: 0,21 kg/m

Nombre de dents: 140, 150, 200, 300, 400, 275, 168, 178, 350, 215, 375, 116, 131, 159, 187, 30, 245, 260, 325

Z min Flexion alternée simple câble E: 25

Z min Flexion simple câble standard: 25

Ø min Flexion simple câble standard: 120 mm

Z min Flexion alternée câble standard: 30

Ø min alternée simple câble standard: 160 mm

Z min Flexion simple câble E: 20

Ø min Flexion simple câble E: 100 mm

Ø min alternée simple câble E: 140 mm
