BINDER custom 50 ATP10 DL BFX

BINDER custom 50 ATP10 DL BFX

BINDER custom 32 ATP10 DL BFX

BINDER custom 75 ATP10 DL BFX

Courroies BRECOFLEX® haute puissance

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme produit courroies de puissance: Courroies BRECOFLEX® haute puissance

Applications: Applications hautes performances

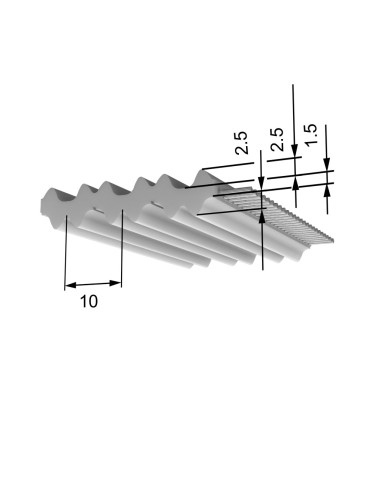

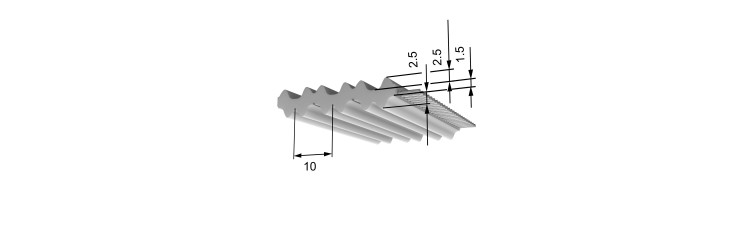

Profil/pas: ATP10

Profil: ATP

Pas: 10

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Matière PU armature inox: TPU AU1 translucide

Dureté Shore courroie armature inox: 92 ShA

plage de température courroie armature inox: 0 à 80 °C

Bobinage: bifilaire

P max: ≤ 100 kW

Armature acier effort admissible FN: 7750 N

N max: 10000 tr/min

V max: 60 m/s

Longueur minimum: ≥1100 mm

Longueurs courroies standard: 1600, 2000, 4000, 2240, 2800, 1500, 1800, 1700, 1900, 2120, 2360, 2500, 2650, 3000, 3150, 3350, 3550, 3750, 4250, 4500, 4750, 5000, 5300, 5600, 6000, 6300 mm

Largeur de courroie: 50 mm

Poids: 0,316 kg/m

Nombre de dents: 150, 160, 180, 200, 224, 250, 300, 315, 355, 400, 450, 500, 170, 190, 236, 280, 530, 560, 600, 630, 425, 475, 265, 335, 375, 212

Z min Flexion alternée simple câble E: 20

Z min Flexion simple câble standard: 25

Ø min Flexion simple câble standard: 80 mm

Z min Flexion alternée câble standard: 25

Ø min alternée simple câble standard: 120 mm

Z min Flexion simple câble E: 20

Ø min Flexion simple câble E: 60 mm

Ø min alternée simple câble E: 100 mm
