BINDER custom 75 ATS15 DL BFX

BINDER custom 75 ATS15 DL BFX

BINDER custom 50 ATS15 DL BFX

BINDER custom 100 ATS15 DL BFX

Courroies BRECOFLEX® haute puissance

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme produit courroies de puissance: Courroies BRECOFLEX® haute puissance

Applications: Applications hautes performances

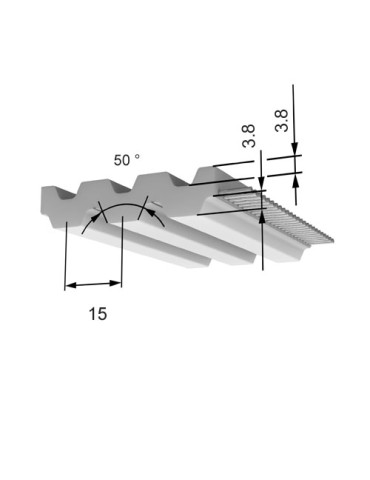

Profil/pas: 15,00 ATS

Profil: ATS

Pas: 15

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Matière PU armature inox: TPU AU1 translucide

Dureté Shore courroie armature inox: 92 ShA

plage de température courroie armature inox: 0 à 80 °C

Bobinage: bifilaire

P max: ≤ 160 kW

Armature acier effort admissible FN: 19680 N

Armature Inox effort admissible FN: 15680 N

N max: 8000 tr/min

V max: 48 m/s

Longueur minimum: ≥1500 mm

Longueurs courroies standard: 1500, 1800, 3000, 3750, 4500, 6000, 6300, 7500, 1590, 1710, 1905, 1995, 2250, 2505, 2790, 3285, 3495, 4005, 4245, 4740, 4995, 5295, 5595, 6705, 7095, 5790 mm

Largeur de courroie: 75 mm

Poids: 0,883 kg/m

Nombre de dents: 100, 120, 150, 200, 250, 300, 400, 500, 127, 133, 167, 144, 106, 186, 219, 233, 267, 283, 316, 333, 353, 373, 384, 420, 447, 473

Z min Flexion simple câble standard: 40

Ø min Flexion simple câble standard: 250 mm

Z min Flexion alternée câble standard: 40

Ø min alternée simple câble standard: 250 mm

Z min Flexion simple câble Inox: 60

Ø min Flexion simple câble Inox: 300 mm

Z min alternée simple câble Inox: 60

Ø min alternée simple câble Inox: 300 mm
