BINDER custom 100 TK10K6 BFX

BINDER custom 100 TK10K6 BFX

BINDER custom 50 TK10K6 BFX

BINDER custom 50 TK10K13 BFX

Courroies BRECOFLEX® autoguidée

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme produit courroies de puissance: Courroies BRECOFLEX® autoguidée

Applications: Application de précision autoguidée

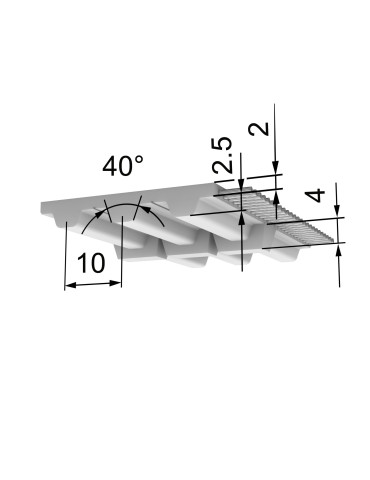

Profil/pas: T10

Profil: T

Pas: 10

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Matière PU armature inox: TPU AU1 translucide

Dureté Shore courroie armature inox: 92 ShA

plage de température courroie armature inox: 0 à 80 °C

Profil guidage: K6

Bobinage: bifilaire

P max: ≤30 kW

Armature acier effort admissible FN: 7800 N

Armature Inox effort admissible FN: 6240 N

N max: 10000 tr/min

V max: 60 m/s

Longueur minimum: ≥720 mm

Longueurs courroies standard: 920, 960, 4000, 1400, 1610, 1750, 1960, 2800, 900, 1050, 1420, 1500, 990, 2360, 2500, 2650, 3000, 3150, 3350, 3750, 4250, 4500, 4750, 5000, 5300, 5600, 6000, 6300, 6700, 7100, 7500, 970, 980, 1080, 1150, 1210, 1240, 1250, 1320, 8000, 9000, 2250, 100, 135

Largeur de courroie: 100 mm

Poids: 0,458 kg/m

Nombre de dents: 90, 115, 125, 140, 150, 250, 300, 315, 400, 450, 500, 135, 280, 92, 124, 142, 178, 225, 97, 98, 156, 175, 530, 560, 600, 630, 670, 710, 750, 800, 900, 96, 101, 108, 121, 132, 425, 475, 99, 10, 139, 146, 161, 188, 196, 136, 265, 310, 335, 375

Z min Flexion alternée simple câble E: 25

Z min Flexion simple câble standard: 20

Ø min Flexion simple câble standard: 60 mm

Z min Flexion alternée câble standard: 25

Ø min alternée simple câble standard: 80 mm

Z min Flexion simple câble E: 20

Ø min Flexion simple câble E: 60 mm

Ø min alternée simple câble E: 80 mm

Z min Flexion simple câble Inox: 25

Ø min Flexion simple câble Inox: 80 mm

Z min alternée simple câble Inox: 40

Ø min alternée simple câble Inox: 130 mm
