BINDER custom 50 TK5K6 BFX

BINDER custom 50 TK5K6 BFX

BINDER custom 100 BATK15 BFX

BINDER custom 100TK5K6 BFX

Courroies BRECOFLEX® autoguidée

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme produit courroies de puissance: Courroies BRECOFLEX® autoguidée

Applications: Application de précision autoguidée

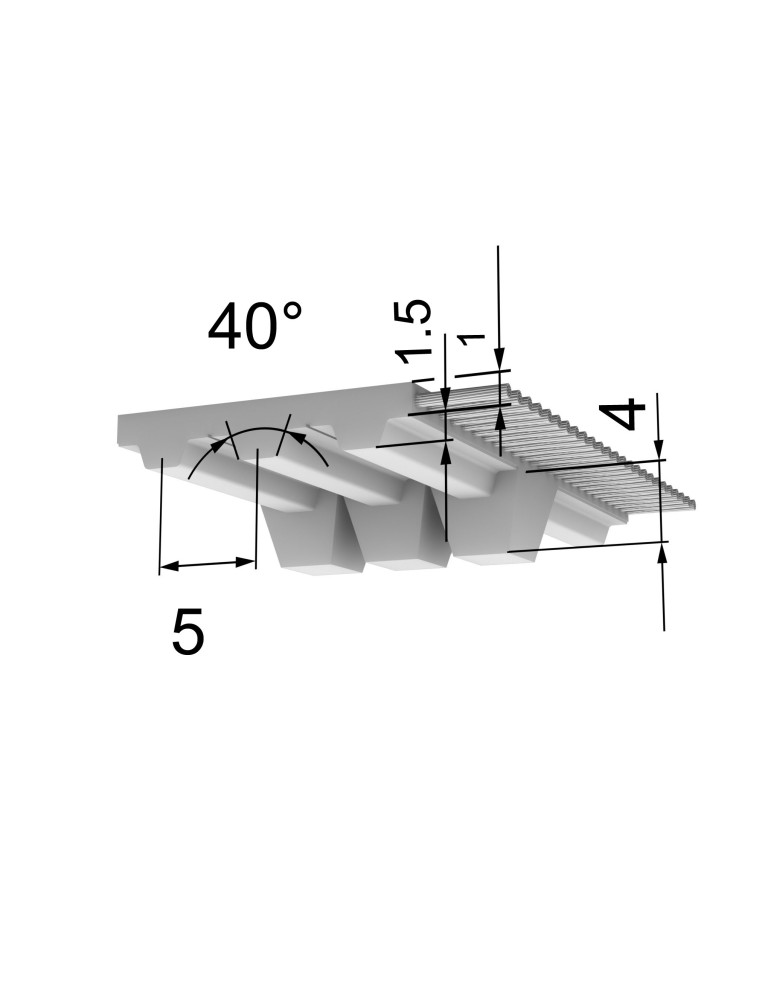

Profil/pas: TK5

Profil: TK

Pas: 5

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Matière PU armature inox: TPU AU1 translucide

Dureté Shore courroie armature inox: 92 ShA

plage de température courroie armature inox: 0 à 80 °C

Profil guidage: K6

Bobinage: bifilaire

P max: ≤5 kW

Armature acier effort admissible FN: 1920 N

Armature Inox effort admissible FN: 1460 N

N max: 10000 tr/min

V max: 80 m/s

Longueur minimum: ≥720 mm

Longueurs courroies standard: 720, 800, 920, 1040, 1600, 2000, 4000, 1400, 2240, 2800, 700, 755, 840, 860, 900, 1500, 1800, 750, 780, 990, 1075, 1100, 1215, 1380, 1700, 1900, 2120, 2360, 2500, 2650, 3000, 3150, 3350, 3550, 3750, 4250, 4500, 4750, 5000, 5300, 5600, 6000, 6300, 6700, 7

Largeur de courroie: 50 mm

Poids: 0,123 kg/m

Nombre de dents: 150, 160, 180, 220, 300, 400, 500, 170, 280, 151, 168, 172, 163, 144, 156, 184, 198, 215, 243, 276, 320, 340, 360, 380, 424, 448, 472, 530, 560, 600, 630, 670, 710, 750, 800, 850, 900, 950, 1000, 1060, 1120, 1200, 1260, 1340, 1420, 1500, 182, 189, 208, 2

Z min Flexion alternée simple câble E: 25

Z min Flexion simple câble standard: 25

Ø min Flexion simple câble standard: 40 mm

Z min Flexion alternée câble standard: 25

Ø min alternée simple câble standard: 60 mm

Z min Flexion simple câble E: 25

Ø min Flexion simple câble E: 40 mm

Ø min alternée simple câble E: 60 mm

Z min Flexion simple câble Inox: 25

Ø min Flexion simple câble Inox: 40 mm

Z min alternée simple câble Inox: 36

Ø min alternée simple câble Inox: 60 mm
