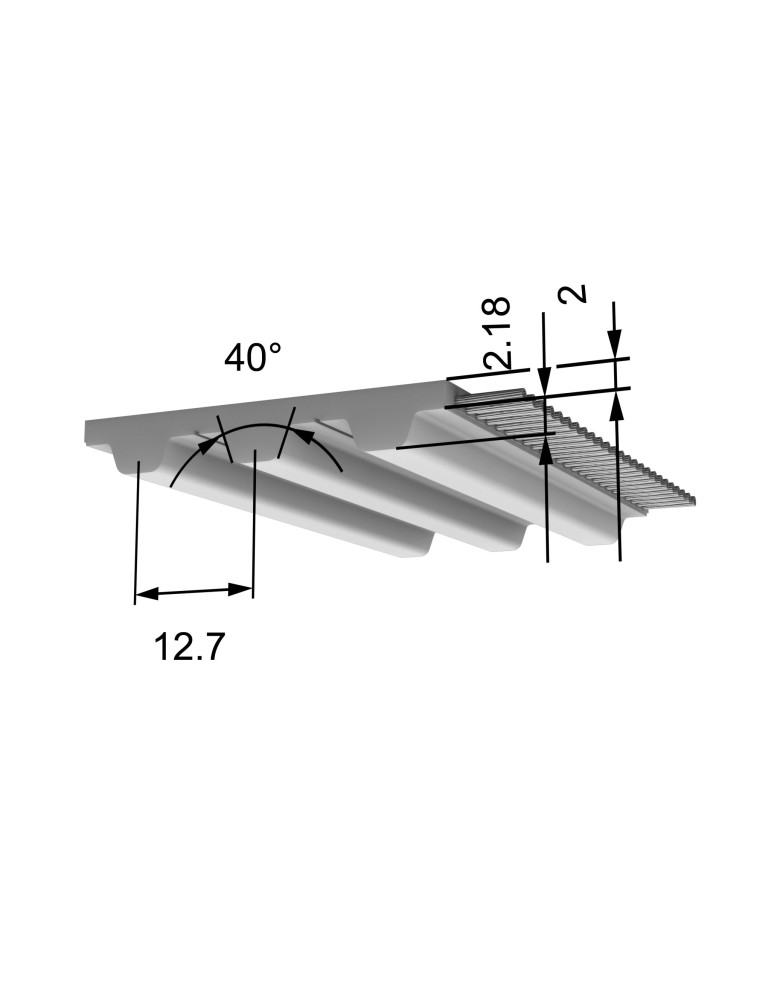

BINDER ACCESS 101,6 T1/2 CLA M

BINDER ACCESS 101,6 T1/2 CLA M

BINDER ACCESS 76,2 T1/2 CLA M

BINDER CUSTOM 38,1 TK1/2 M

Courroie BRECOclassic®

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions

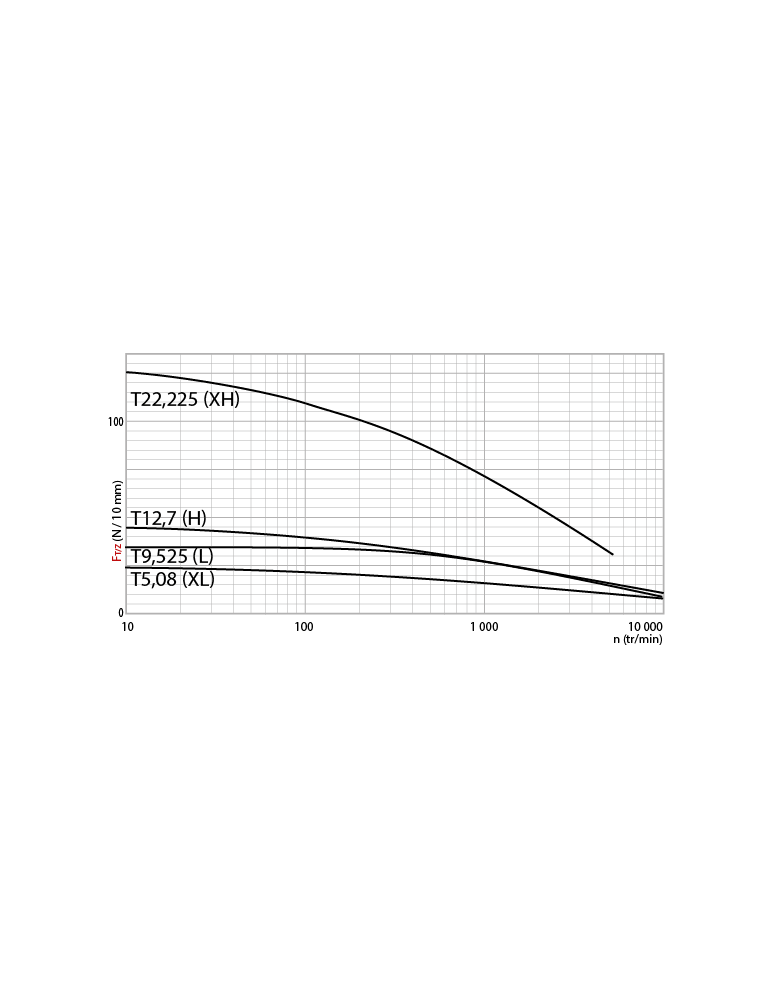

Force tangentielle transmissible par la denture

Gamme: BINDERaccess

Gamme produit courroie linéaire: Courroie BRECOclassic®

Application: Application simple

Profil/pas: T1/2

Profil: T

Courroie double denture: non

Matière PU armature acier: TPU CLA blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S+Z

Poids: 0,432 kg/m

Constante de raideur de l'armature CSPE (acier): 2,20*10^6 N

Armature acier effort admissible FN: 8800 N

N max: 10000 tr/min

V max: 60 m/s

Tolérance de largeur LIN: +/- 0.5 mm

Pas: 13 mm

Largeur de courroie: 102 mm

Tolérance de longueur: +/-0.8 mm

Tolérance d'épaisseur totale: 0,1/-0,3 mm

Tolérance d'épaisseur de la dent: 0/-0.1 mm

Z min Flexion simple câble standard: 14

Ø min Flexion simple câble standard: 60 mm

Z min Flexion alternée câble standard: 20

Ø min alternée simple câble standard: 80 mm
