BINDER ACCESS 50 HTD8 CLA M

BINDER ACCESS 50 HTD8 CLA M


Courroie BRECOclassic®

Courroies linéaires
Télécharger le fichier 3D
Télécharger le pdf
Les fonctions grisées nécesitent d'être connecté à votre compte
se connecter à mon compte
Force tangentielle transmissible par la denture
Gamme
BINDERaccess
Gamme produit courroie linéaire
Courroie BRECOclassic®
Application
Application simple

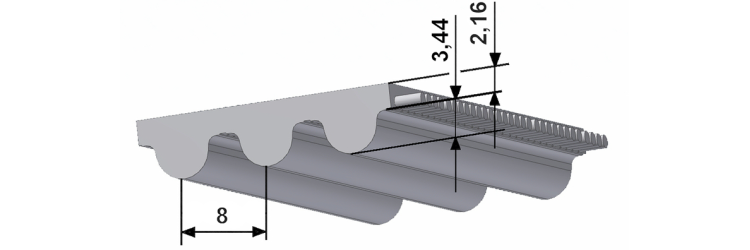

Profil/pas
HTD8
Profil
HTD
Courroie double denture
non
Matière PU armature acier
TPU CLA blanc
Dureté Shore courroie armature acier
92 ShA
Plage de température courroie armature acier
0 à 80 °C
Bobinage
S+Z
Poids
0,32 kg/m
Constante de raideur de l'armature CSPE (acier)
2,12*10^6 N
Armature acier effort admissible FN
4400 N
N max
10000 tr/min
V max
60 m/s
Tolérance de largeur LIN
+/- 0.5 mm
Pas
10 mm
Largeur de courroie
50 mm
Tolérance de longueur
+/-0.8 mm
Tolérance d'épaisseur totale
0,1/-0,3 mm
Tolérance d'épaisseur de la dent
0/-0.1 mm
Z min Flexion simple câble standard
20
Ø min Flexion simple câble standard
50 mm
Z min Flexion alternée câble standard
47
Ø min alternée simple câble standard
120 mm
