BINDER CUSTOM 100 STD8HF M

BINDER CUSTOM 100 STD8HF M

BINDER CUSTOM 85 STD8HF M

BINDER CUSTOM 15 HTD8 HP M

Courroie CONTI® Synchrodrive flexibilité

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme produit courroie linéaire: Courroie CONTI® Synchrodrive flexibilité

Application: Application de haute flexibilité

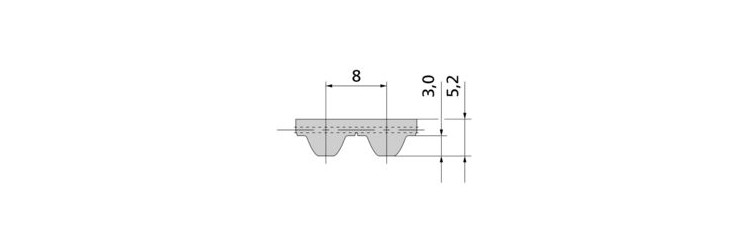

Profil/pas: 8 STD

Profil: STD

Courroie double denture: non

Matière PU armature acier: noir

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Matière PU armature inox: noir

Dureté Shore courroie armature inox: 92 ShA

Plage de température courroie armature inox: 0 à 80 °C

Bobinage: S+Z

Poids: 0,54 kg/m

Constante de raideur de l'armature CSPE (acier): 2,0*10^6 N

Armature acier effort admissible FN: 6500 N

N max: 10000 tr/min

V max: 60 m/s

Tolérance de largeur LIN: +/- 0.8 mm

Pas: 8 mm

Largeur de courroie: 100 mm

Tolérance de longueur: +/-1 mm

Tolérance d'épaisseur totale: +/-0,4 mm

Z min Flexion simple câble standard: 16

Ø min Flexion simple câble standard: 40 mm

Z min Flexion alternée câble standard: 16

Ø min alternée simple câble standard: 60 mm
