Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions

Force tangentielle transmissible par la denture

Gamme: BINDERaccess

Gamme produit courroie linéaire: Courroie BRECOclassic®

Application: Application simple

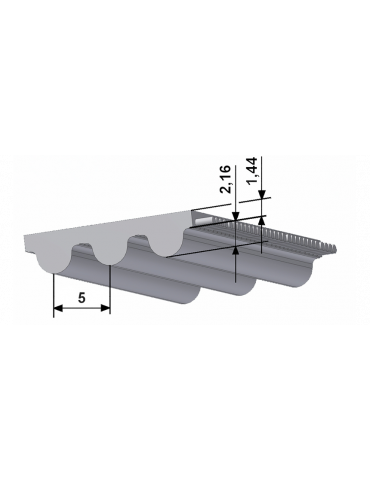

Profil/pas: HTD5

Profil: HTD

Courroie double denture: non

Matière PU armature acier: TPU CLA blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S+Z

Poids: 0,37 kg/m

Constante de raideur de l'armature CSPE (acier): 1,750*10^6 N

Armature acier effort admissible FN: 7000 N

N max: 10000 tr/min

V max: 80 m/s

Tolérance de largeur LIN: +/- 0.5 mm

Pas: 5 mm

Largeur de courroie: 100 mm

Tolérance de longueur: +/-0.8 mm

Tolérance d'épaisseur totale: 0,1/-0,3 mm

Tolérance d'épaisseur de la dent: 0/-0,05 mm

Z min Flexion simple câble standard: 18

Ø min Flexion simple câble standard: 30 mm

Z min Flexion alternée câble standard: 25

Ø min alternée simple câble standard: 60 mm
