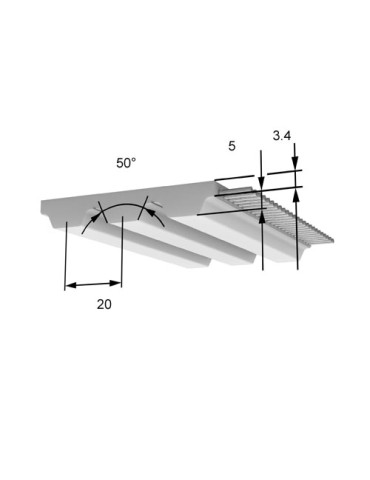

BINDER PREMIUM 32 ATL20 M Courroies linéaires
Courroie BRECO® Performance
Accueil | Courroies, Poulies, Accessoires | Courroies | Courroies linéaires |
BINDER PREMIUM 32 ATL20 M
BINDER PREMIUM 32 ATL20 M
Courroie BRECO® Performance
Courroies linéaires
- Gamme
- BINDERpremium
- Gamme produit courroie linéaire
- Courroie BRECO® Performance
- Application
- Application haute performance
- Profil/pas
- ATL20
- Profil
- ATL
- Courroie double denture
- non
- Matière PU armature acier
- TPU ST1 blanc
- Dureté Shore courroie armature acier
- 92 ShA
- Plage de température courroie armature acier
- 0 à 80 °C
- Matière PU armature inox
- TPU AU1 translucide
- Dureté Shore courroie armature inox
- 92 ShA
- Plage de température courroie armature inox
- 0 à 80 °C
- Bobinage
- S+Z
- Poids
- 0,35 kg/m
- Constante de raideur de l'armature CSPE (acier)
- 2,45*10^6 N
- Constante de raideur de l'armature CSPE (inox)
- 2,45*10^6 N
- Armature acier effort admissible FN
- 9800 N
- Armature Inox effort admissible FN
- 7840 N
- N max
- 6500 tr/min
- V max
- 40 m/s
- Tolérance de largeur LIN
- +/-0,1 mm
- Pas
- 20 mm
- Largeur de courroie
- 32 mm
- Tolérance de longueur
- -3,75 mm
- Tolérance d'épaisseur totale
- 0,1/-0,3 mm
- Tolérance d'épaisseur de la dent
- 0/-0,15 mm
- Z min Flexion simple câble Inox
- 28
- Ø min Flexion simple câble Inox
- 200 mm
- Z min alternée simple câble Inox
- 30
- Ø min alternée simple câble Inox
- 250 mm
- Z min Flexion simple câble standard
- 25
- Ø min Flexion simple câble standard
- 160 mm
- Z min Flexion alternée câble standard
- 28
- Ø min alternée simple câble standard
- 200 mm
