BINDER PREMIUM 100 AT10 PRO V

BINDER PREMIUM 100 AT10 PRO V

BINDER PREMIUM 75 AT10 PRO V

BINDER PREMIUM 25 AT15 PRO V

Jonction par soudure courroies BRECOprotect® Alimentaire

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERpremium

Gamme de produits: Jonction par soudure courroies BRECOprotect® Alimentaire

Application: Application alimentaire

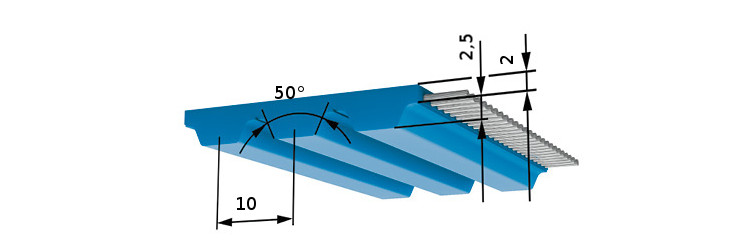

Profil: AT

Pas: 10 mm

Courroie double denture: non

Matière PU armature acier: TPU AU1 Bleu

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S + Z

Armature acier effort admissible FN à la soudure: 8500 N

Armature inox effort admissible FN à la soudure: 6375 N

Tolérance de largeur: +/- 0.5 mm

Largeur de courroie: 100 mm

Poids: 0,581 kg/m

Tolérance de longueur: +/-0.8 mm

Tolérance d'épaisseur totale: -0.1/+0.3 mm

Tolérance d'épaisseur de la dent: +/- 0,1 mm

Z min Flexion simple câble AISI: 25

Ø min Flexion simple câble AISI: 80 mm

Z min Flexion alternée AISI: 40

Ø min Flexion alternée AISI: 130 mm

Z min Flexion simple câble acier: 25

Ø min Flexion simple câble acier: 80 mm

Z min alternée simple câble acier: 25

Ø min alternée simple câble acier: 120 mm
