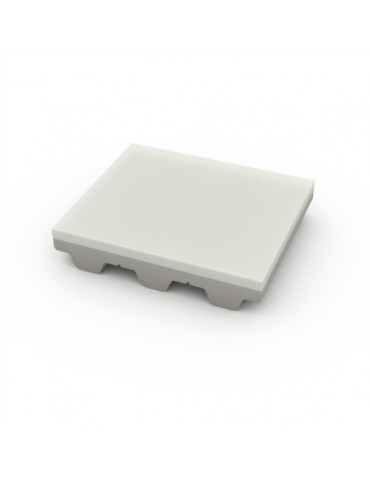

BINDER CUSTOM 75 AT10 BAS PAZ PIN V AFT2

BINDER CUSTOM 75 AT10 BAS PAZ PIN V AFT2

BINDER CUSTOM 50 AT10 BAS PAZ PIN V AFT2

BINDER CUSTOM 100 AT10 BAS PAZ PIN V AFT2

Jonction BRECO® PinLock courroie BRECObasic® avec revêtement

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Gamme: BINDERcustom

Gamme de produits: Jonction BRECO® PinLock courroie BRECObasic® avec revêtement

Application: Application de transport PinLock

Profil: AT

Pas: 10 mm

Courroie double denture: non

Matière PU armature acier: TPU BAS gris

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S + Z

Pinlock 6 PIN Effort admissible FN à la jonction: 600 N

Pinlock 10 PIN Effort admissible FN à la jonction: 1200 N

Tolérance de largeur: +/- 0.5 mm

Largeur de courroie: 75 mm

Tolérance de longueur: +/-0.8 mm

Tolérance d'épaisseur totale: -0.1/+0.3 mm

Tolérance d'épaisseur de la dent: +/- 0,1 mm

Z min Flexion simple câble acier: 25

Ø min Flexion simple câble acier: 80 mm

Z min alternée simple câble acier: 25

Ø min alternée simple câble acier: 120 mm
